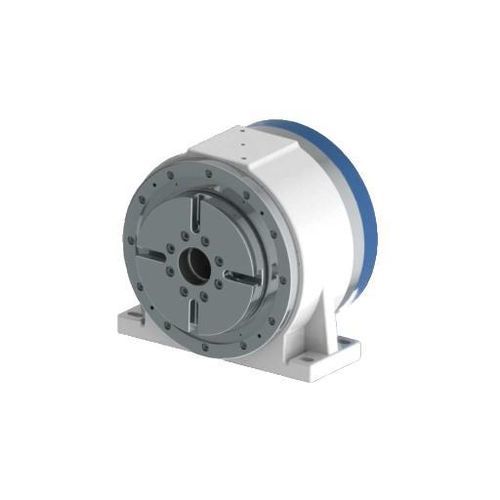

モーター駆動円テーブル DZGD-180A13

横型素材加工用ダイレクトドライブ

概要
DZGD-180A13は、CNC制御システムへの組み込みを想定した180 mmのダイレクトドライブ回転テーブルです。エンコーダーのオプションは三菱、FANUC、Siemens、BiSS-Cに対応します。機械設計は標準許容荷重50 kg（後部支え使用時80 kg）、定格速度200 rpm、最大250 rpm、ピークトルク最大276 Nmをサポートします。保護等級IP67および空気式クランプ（235 Nm）は産業用加工環境に適しています。

技術データ
DZGD-180A13
定格速度: 200 rpm
最大速度: 250 rpm
定格トルク: 73.7 Nm
最大トルク: 276 Nm
定格電流: 4.5 A
最大電流: 20.7 A
モーター極数: 44
定格電圧: 220 V
クランプトルク: 235 Nm
クランプ空気圧: 0.5–0.6 MPa
位置決め精度: Grating ±10 s; Time grating ±3 s
双方向繰り返し位置決め精度: Grating ±2 s; Time grating ±1 s
保護等級: IP67
エンコーダタイプ: Mitsubishi、FANUC、Siemens、BiSS-C（オプション）
許容荷重: 50 kg（後部支え使用時 80 kg）
許容ワーク慣性: 0.99 kg·m²
許容モーメント荷重: 500 Nm

特長 / 技術仕様

• モデル: DZGD-180A13
• テーブル径: 180 mm
• 定格速度: 200 rpm
• 最大速度: 250 rpm
• 定格トルク: 73.7 Nm
• ピークトルク: 276 Nm
• 定格電流: 4.5 A; 最大電流: 20.7 A
• モーター極数: 44
• 定格電圧: 220 V
• クランプトルク: 235 Nm; クランプ空気圧: 0.5–0.6 MPa
• 位置決め精度: Grating ±10 s; Time grating ±3 s
• 繰り返し精度（双方向）: Grating ±2 s; Time grating ±1 s
• 保護等級: IP67
• エンコーダーオプション: Mitsubishi、FANUC、Siemens、BiSS-C
• 許容荷重: 50 kg（後部支え使用時 80 kg）
• 許容ワーク慣性: 0.99 kg·m²
• 許容モーメント荷重: 500 Nm
