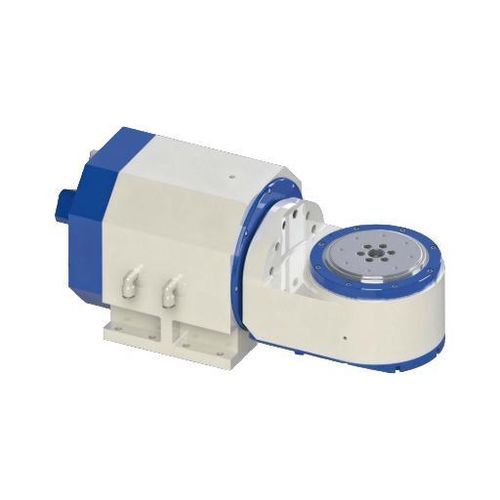

モーター駆動円テーブル DZDA-110-100/200-30/10-A26W-A4 - A Axis / C Axis

横型素材加工用コンパクト

概要
DZDA-110は限られた機械スペースと小型ワーク向けに設計されています。110 mmのC軸面、コンパクトなシングルアーム配置、表面振れ0.003 mmという仕様により、大型回転ユニットを必要とせずに5軸加工を実現でき、コンパクトなCNC機械への組み込みに適しています。

技術データ（要約）
型式: DZDA-110-100/200-30/10-A26W-A4 - A軸 / C軸; C軸表面直径: 110 mm; A軸センター高さ: 110 mm; C軸ディスク高さ: 149 mm; C軸中心穴径: 20 mm; A軸チャック方式: エア（0.5–0.6 MPa）; A軸締め付けトルク: 60 N·m (@0.6 MPa); C軸表面振れ: 0.003 mm; C軸半径方向振れ: 0.005 mm; 駆動形式: トルクモーターダイレクトドライブ（A & C軸）; ドライバ電圧: 220 V; 回転数 (A/C): 100/100 rpm, 200/200 rpm; トルク (A/C) 定格/最大: 29.6/52.5 N·m, 9/30 N·m; 電流 (A/C) 定格/最大: 1.75/3.2 A, 0.7/3 A; 出力 S1 (A/C): 0.31 kW / 0.19 kW; 出力 S6 (A/C): 0.37 kW / 0.38 kW; 冷却: A軸 水冷、C軸 自然冷却; モータ温度センサ: KTY84-130; 位置決め精度: ±10 (20) arc-sec; 繰返し精度: ±2 (4) arc-sec; 最小単位: 0.001"; 耐荷重: 10 kg; 重量: 42 kg; 保護等級: IP66.

寸法
製品ページに全体レイアウトおよび取り付けインターフェースを示す寸法図を用意しています。

特徴 / 仕様（要点）

• 型式: DZDA-110
• C軸ディスク表面直径: 110 mm
• センター高さ (A軸): 110 mm
• ディスク高さ (C軸): 149 mm
• C軸中心穴径: 20 mm
• 締め付け方式: エア（0.5–0.6 MPa） (A軸)
• 締め付けトルク (A軸): 60 N·m (@0.6 MPa)
• 表面振れ (C軸): 0.003 mm
• 半径方向振れ (C軸): 0.005 mm
• 駆動形式: トルクモーターダイレクトドライブ (A & C軸)
• ドライバ電圧: 220 V
• 回転数 (A / C) 定格/最大: 100/100 rpm / 200/200 rpm
• トルク (A / C) 定格/最大: 29.6/52.5 N·m / 9/30 N·m
• 電流 (A / C) 定格/最大: 1.75/3.2 A / 0.7/3 A
• 出力 S1 100% (A/C): 0.31 kW / 0.19 kW
• 出力 S6 40% (A/C): 0.37 kW / 0.38 kW
• 冷却: A軸 水冷; C軸 自然冷却
• モータ温度センサ: KTY84-130
• 位置決め精度: ±10 (20) arc-sec
• 繰返し位置決め精度: ±2 (4) arc-sec
• 最小単位: 0.001"
• 耐荷重: 10 kg
• 重量: 42 kg
• 保護等級: IP66

互換性
対応制御システム: Lynuc、HNC、SYNTEC、FANUC、SIEMENS、MITSUBISHI。
