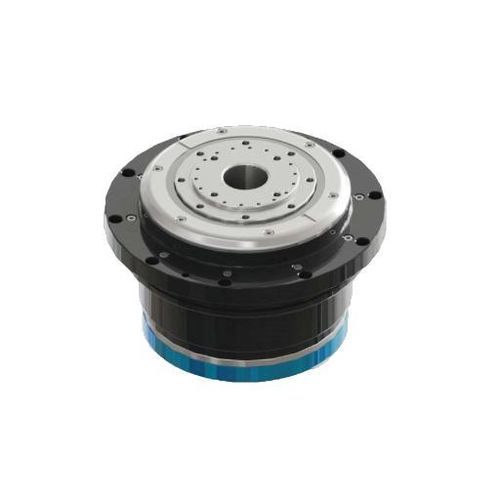

モーター駆動円テーブル DZDV-320-250-68-105-A26

横型研削用ダイレクトドライブ

概要
このDZDV-320構成は回転速度とワークの中程度の負荷のバランスを取ります。最大250 rpm、ピークトルク332 Nmを実現し、許容荷重120 kgを支えるため、200 kgプラットフォームを必要としない工具研削設備に適しています。フィードバックはBiSS-Cエンコーダ（メタデータに26ビット実装の記載あり）で行われます。

主な特長

• 速度と荷重のトレードオフを考慮した工具研削向け設計。
• 最大回転数250 rpm、ピークトルク332 Nm、許容荷重120 kg。
• 高分解能BiSS-Cエンコーダによる位置フィードバック。
• 産業環境に対応した保護等級IP67。
• 許容ワーク慣性1.2 kg·m²、許容モーメント荷重500 Nm。

技術データ
DZDV-320-250-68-105-A26

• 定格速度: 200 rpm
• 最大速度: 250 rpm
• 定格トルク: 105 Nm
• 最大トルク: 332 Nm
• 定格電流: 8.5 A
• 最大電流: 20 A
• モーター極数: 30
• 定格電圧: 220 V
• クランプトルク: /
• クランプ空気圧: /
• 位置決め精度: 回折格子 ±10 s; 時間グレーティング ±3 s
• 双方向繰り返し位置決め精度: 回折格子 ±2 s; 時間グレーティング ±1 s
• 保護等級: IP67
• エンコーダタイプ: BiSS-C (26ビット)
• 許容荷重: 120 kg
• 許容ワーク慣性: 1.2 kg·m²
• 許容モーメント荷重: 500 Nm

寸法および取り付け
外形および取り付け寸法は製品ページの寸法図で確認できます。
