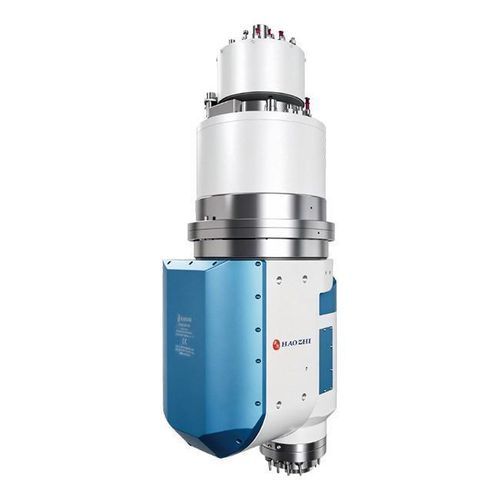

5軸ミリングヘッド DBDP-310-60/60-250/350-A26W-A/A

ダイレクトドライブフランジ取付形航空産業用

製品概要
Haozhi Super Motor フライスヘッド DBDP-310-60/60-270/350-A26W-A/A は、高性能5軸加工向けに設計されています。コンパクトで軽量な構造に、優れた剛性、高いトルク密度、および高精度なモーションコントロールを備えています。先進のモーター技術と高速モータースピンドルにより、複雑な金属加工において高い切削能力、ミクロン単位の位置決め精度、迅速な動的応答を提供します。航空宇宙、自動車、金型、精密部品製造などに推奨され、生産性、表面品質、機械の総合性能を向上させます。

主な特徴

• 高剛性: 最適化されたベアリングとスピンドル設計により、スピンドル先端の軸方向・半径方向の剛性は150 N/µmを超えます。コンパクトで応答性の高いクランプシステムは高いロック剛性を提供し、安定した加工条件を確保します。
• 高効率: 先進のモーター技術により同等の設置スペースでより高いトルクを実現。C軸定格トルクは430 N·m（同等製品比+15%）。A/C軸用空圧式クランプブレーキはA:1080 N·m、C:2160 N·mの締め付けトルクを提供します。スピンドルは最大20,000 rpm、連続トルク（S1）50 N·m、主軸出力40 kWで、材料除去率を向上させサイクルタイムを短縮します。
• 高精度: 高分解能エンコーダとトルクモーターにより、5軸加工で±2弧秒の再現精度を確保し、チャタリングを低減して表面仕上げを改善します。
• 軽量構造: 総重量約280 kg（類似製品より約4%軽量）で、慣性を低減し動的応答性を向上させます。

技術データ
DBDP-310-60/60-270/350-A26W-A/A
ヘッド構成: ダイレクトドライブモーター
フランジ取付径（mm）: Φ310
定格トルク（N·m）: A: 270 C: 430
最大トルク（N·m）: A: 540 C: 860
定格速度（rpm）: A: 60 C: 60
分解能精度（秒）: A/C: ±7.5/±7.5
再現精度（弧秒）: A/C: ±2
エンコーダ: Drive CliQ 27 bit
冷却システム: 水冷
締め付けトルク（N·m）: A: 1080 C: 2160
主軸S1トルク（N·m）: 50
主軸S1出力（kW）: 40
機械総重量（kg）: ≈280

特性 / 仕様

• モデル表記: DBDP-310-60/60-270/350-A26W-A/A（Super Motorシリーズ）
• フランジ取付径: Φ310 mm
• 定格トルク: A 270 N·m；C 430 N·m
• 最大トルク: A 540 N·m；C 860 N·m
• 軸定格速度: A 60 rpm；C 60 rpm
• 分解能: A/C ±7.5 秒
• 再現精度: A/C ±2 弧秒
• エンコーダ: Drive CliQ 27 bit
• 冷却: 水冷
• 締め付けトルク: A 1080 N·m；C 2160 N·m
• 主軸S1トルク: 50 N·m
• 主軸S1出力: 40 kW
• 質量（概算）: 約280 kg
