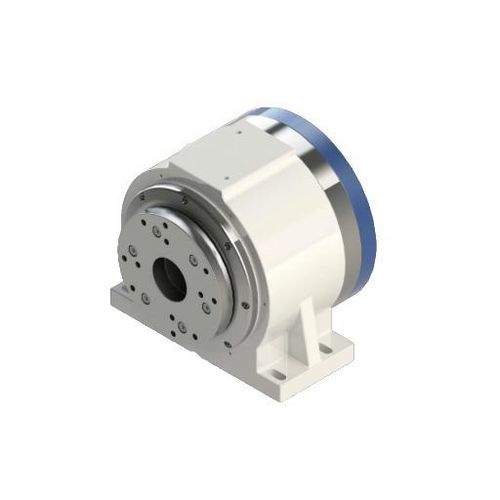

モーター駆動円テーブル DZGD-180A35

横型研削用ダイレクトドライブ

製品概要
DZGD-180A35は、工具研削および支持されたワーク向けに設計された回転テーブルです。心押し台を装着すると許容荷重は60 kgから100 kgに増加します。エンコーダーは三菱（オプション）、ファナック、シーメンス、BiSS-Cから選択可能で、一般的なCNC制御への統合が容易です。定格速度200 rpm、最大250 rpm、定格トルク105 Nm（ピーク332 Nm）。

技術データ
DZGD-180A35
定格速度: 200 rpm
最大速度: 250 rpm
定格トルク: 105 Nm
最大トルク: 332 Nm
定格電流: 8.5 A
最大電流: 20 A
モーター極数: 30
定格電圧: 220 V
クランプトルク: Assorting
クランプ空気圧: 0.5–0.6 MPa
位置決め精度（grating / time grating）: ±10 秒 / ±3 秒
双方向繰り返し位置決め精度（grating / time grating）: ±2 秒 / ±1 秒
保護等級: IP67
エンコーダー種類: 三菱（オプション）、ファナック、シーメンス、BiSS-C
許容荷重: 60 kg（心押し台装着時 100 kg）
許容ワーク慣性: 1.2 kg·m²
許容モーメント荷重: 500 Nm

主な特長

• 心押し台装着で耐荷重が60 kgから100 kgに増加
• gratingおよびtime gratingによる高精度位置決め
• 複数のエンコーダーインターフェースでCNC統合が容易
• 最大250 rpmおよび332 Nmピークトルクに対応する工具研削向け設計

仕様

• モデル: DZGD-180A35
• 定格速度: 200 rpm
• 最大速度: 250 rpm
• 定格トルク: 105 Nm; 最大トルク: 332 Nm
• 定格電流: 8.5 A; 最大電流: 20 A
• モーター極数: 30
• 定格電圧: 220 V
• クランプトルク: Assorting
• クランプ空気圧: 0.5–0.6 MPa
• 位置決め精度: Grating ±10 秒; Time grating ±3 秒
• 双方向繰り返し精度: Grating ±2 秒; Time grating ±1 秒
• 保護等級: IP67
• エンコーダーオプション: 三菱（オプション）、ファナック、シーメンス、BiSS-C
• 許容荷重: 60 kg（心押し台装着時 100 kg）
• 許容慣性モーメント: 1.2 kg·m²
• 許容モーメント荷重: 500 Nm
