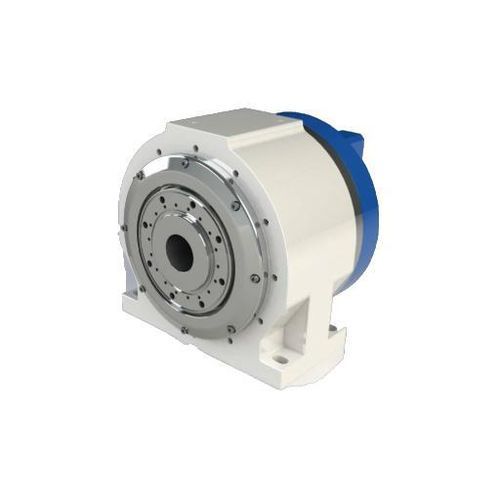

モーター駆動円テーブル DZGD-180A36

横型素材加工用ダイレクトドライブ

概要
180 mmクラスでは、DZGD-180A36が最も高いトルクと積載能力を提供します。定格トルク157 Nm、ピークトルク332 Nm。心押し台なしで80 kg、心押し台使用で120 kgに対応し、より大きな回転プラットフォームを必要としないコンパクトなCNC統合に適しています。

技術データ（表）
DZGD-180A36
定格速度: 200 rpm
最大速度: 250 rpm
定格トルク: 157 Nm
最大トルク（ピーク）: 332 Nm
定格電流: 12.7 A
最大電流: 20 A
モーター極数: 30
定格電圧: 220 V
クランプトルク: 235 Nm
クランプ空気圧: 0.5~0.6 MPa
位置決め精度: グレーティング ±10 s; 時間グレーティング ±3 s
双方向繰り返し位置決め精度: グレーティング ±2 s; 時間グレーティング ±1 s
保護等級: IP67
エンコーダーオプション: Mitsubishi、Fanuc、Siemens、BiSS-C
許容荷重: 80 kg（心押し台使用時 120 kg）
許容慣性: 1.2 kg·m²
許容モーメント荷重: 500 Nm

寸法
製品ページに寸法図（概略図）を掲載しています。

主な仕様

• 型式: DZGD-180A36
• テーブル径: 180 mm
• 定格/最大速度: 200 / 250 rpm
• 定格トルク: 157 Nm; ピークトルク: 332 Nm
• 許容荷重: 80 kg（心押し台使用時 120 kg）
• クランプトルク: 235 Nm; クランプ空気圧 0.5~0.6 MPa
• 位置決め精度・繰り返し精度: グレーティング ±10s / ±2s; 時間 ±3s / ±1s
• 保護等級: IP67
• 対応エンコーダー: Mitsubishi、Fanuc、Siemens、BiSS-C
• 許容慣性: 1.2 kg·m²; 許容モーメント荷重: 500 Nm
