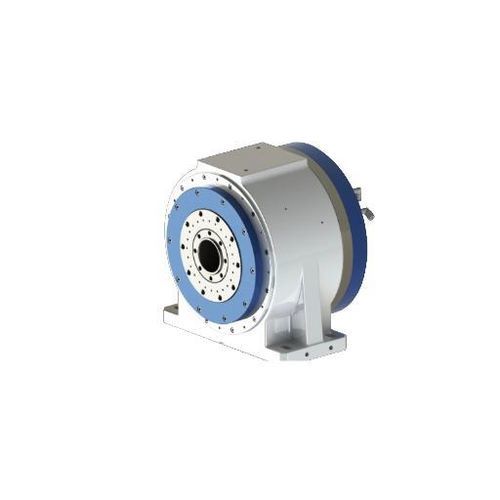

電動式円テーブル DZDH-255-200-180-300-A26-A

横型IP67トルクモーター付き

概要
このDZDH-255構成は治具支持と持続トルクを重視しています。Ø260 mmのテーブル、定格トルク300 Nm、最大トルク600 Nm、心押し台使用時最大150 kgの耐荷重により、大型ワーク保持システムや高負荷の割り出し作業に適しています。

主要パラメータ

• 面径：Ø260 mm
• 搭載荷重：100 kg（心押し台使用時150 kg）
• 定格トルク：300 Nm；最大トルク：600 Nm

技術データ（表）
モデル：DZDH-255-200-180-300-A26-A
定格回転数：200 rpm
最高回転数：200 rpm
定格トルク：300 Nm
最大トルク：600 Nm
定格電流：18 A
最大電流：36 A
モーター極数：48
定格電圧：220 V
クランプトルク：500 Nm
クランプ空気圧：0.5–0.6 MPa
位置決め精度：Grating ±10 s；Time grating ±3 s
双方向繰り返し精度：Grating ±2 s；Time grating ±1 s
保護等級：IP67
エンコーダーオプション：Mitsubishi、Fanuc、Siemens、BiSS-C（オプション）
許容荷重：100 kg（心押し台使用時150 kg）
許容慣性：3 kg·m²
許容モーメント荷重：1000 Nm

用途と注意
CNC機械や大規模な治具体系への組み込み向けに設計されており、持続トルク、心押し台サポート、IP67保護が必要な用途に適します。高精度の割り出し、回転加工、重荷重ワーク保持に最適です。

特長 / 技術仕様

• モデル：DZDH-255-200-180-300-A26-A
• テーブル径：Ø260 mm
• 定格／最大回転数：200 rpm / 200 rpm
• 定格トルク：300 Nm；ピークトルク：600 Nm
• 定格／最大電流：18 A / 36 A
• モーター極数：48
• 定格電圧：220 V
• クランプトルク：500 Nm（0.5–0.6 MPa）
• 位置決め精度：Grating ±10 s；繰り返し ±2 s
• 保護等級：IP67
• エンコーダー：Mitsubishi、Fanuc、Siemens、BiSS-C（オプション）
• 許容荷重：100 kg（心押し台使用時150 kg）
• 許容慣性：3 kg·m²
• 許容モーメント荷重：1000 Nm
