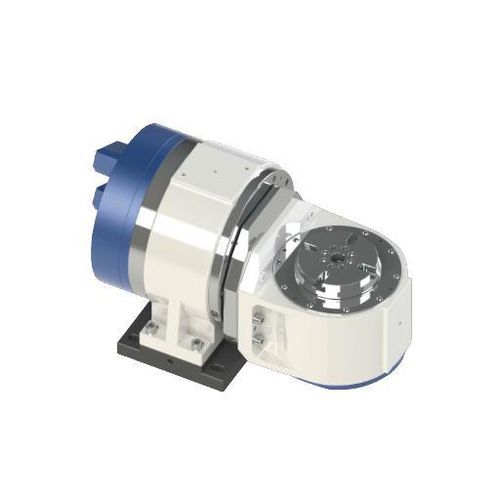

モーター駆動円テーブル DZDA-110-100/200-30/10-A26W-A4 - A Axis / C Axis

横型素材加工用ダイレクトドライブ

概要
DZDA-160は、シングルアーム構造の5軸回転テーブルで、ダイレクトドライブによるA/C軸のコンパクトな統合を目的としています。機械構築者向けに2軸アクセスを提供し、機械的・電気的な統合を簡素化し、一般的なCNC制御プラットフォームとの互換性を備えています。

技術データ（抜粋）
型式：DZDA-110-100/200-30/10-A26W-A4 — A軸 / C軸
ディスク表面直径（mm）：A軸: 該当なし | C軸: 110
センター高さ（mm）：A軸: 110 | C軸: 該当なし
ディスク高さ（mm）：A軸: 該当なし | C軸: 149
中心穴径（mm）：A軸: 該当なし | C軸: 20
クランプ方式：A軸: 空気（0.5-0.6 MPa） | C軸: 該当なし
クランプトルク（N·m）：A軸: 60（@0.6 MPa） | C軸: 該当なし
振れ（面 / 半径方向）(mm)：A軸: 該当なし | C軸: 0.003 / 0.005
駆動形式：トルクモーターダイレクトドライブ（A、C軸）
ドライバ電圧（V）：220 / 220
定格/最大回転数（rpm）：A軸 100/100 | C軸 200/200
定格/最大トルク（N·m）：A軸 29.6/52.5 | C軸 9/30
定格/最大電流（A）：A軸 1.75/3.2 | C軸 0.7/3
出力 S1 100%（kW）：A軸 0.31 | C軸 0.19
出力 S6 40%（kW）：A軸 0.37 | C軸 0.38
モータ温度センサ：KTY84-130（両軸）
位置決め精度（角秒）：±10（20） | 繰り返し位置決め：±2（4）
最小単位：0.001"
耐荷重（kg）：10
重量（kg）：42
保護等級：IP66
対応制御：Lynuc、HNC、SYNTEC、FANUC、SIENMENS、MITSUBISHI

特徴 / 技術仕様

• シングルアーム構造によりA/C軸のダイレクトドライブをコンパクトに統合。
• A軸・C軸ともにトルクモーターによるダイレクトドライブで、トルク制御と高精度位置決めを実現。
• 指定箇所は空気クランプ（0.5–0.6 MPa）、クランプトルク60 N·m（@0.6 MPa）。
• 高いインデックス精度：面振れ 0.003 mm、半径方向振れ 0.005 mm（C軸値）。
• 電気仕様：ドライバ電圧 220 V、モータセンサ KTY84-130。
• 一般的なCNC制御との互換性を持ち、5軸工作機械への組込みに最適。
• コンパクトなユニット重量42 kg、ワーク許容質量10 kgのブランキング用途向け。
