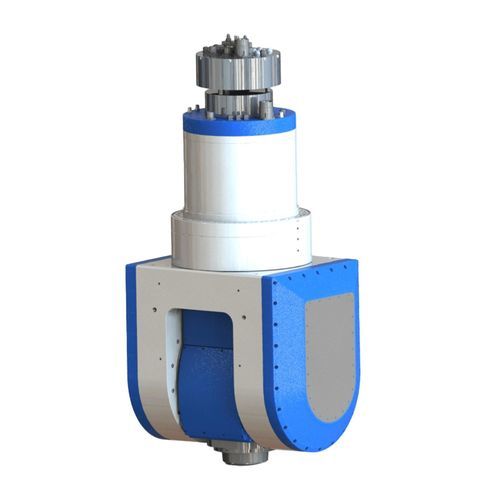

2軸方向ミリングヘッド DBDB-335

フランジ取付形電動式

概要
このDBDB-335バージョンは、軸の保持力と高回転スピンドルを両立させています。両側ブレーキによりスイング軸の剛性が向上し、18,000 rpmのHSK-A63スピンドルは、重切削や同時5軸加工後の仕上げフライス加工に対応します。

技術データ — 軸および構成
シャフトタイプ: スイングシャフト | 回転軸
取り付けフランジ寸法 (mm): / | φ335
定格電圧 (V): 220 | 220
定格トルク (N.m): 764 | 810
最大トルク (N.m): 1528 | 1150
定格回転数 (rpm): 100 | 100
ブレーキ締付トルク (N.m) (0.6MPa): 2160 | 2800
エンコーダ: EnDat2.2 | EnDat2.2
位置決め精度 (秒角): ±7.5(15) | ±7.5(15)
繰り返し精度 (秒角): ±2 | ±2
冷却方式: 水冷
製品重量 (kg): ≈655

技術データ — 電動スピンドルのパラメータ
定格速度 (rpm): 5500
最大速度 (rpm): 18000
定格電圧 (V): 350
定格周波数 (Hz): 275
最大周波数 (Hz): 900
連続定格出力 (S1-100%/kW): 35
連続定格出力トルク (S1-100%/N.m): 60.7
連続定格入力電流 (S1-100%/A): 70
最大電流 (A): 150
冷却方式: 水冷
工具ホルダ接口: HSK-A63
ブローチング力 (N): 25000(1±15%)
工具排出方式: 油圧式工具排出
エンコーダ信号: Sin/Cos, 1Vpp
スピンドル取付径 (mm): φ180H5
軸端テーパー穴の振れ (mm): 0.001
軸端面の振れ (mm): 0.001

特長 / 技術仕様

• 型式: DBDB-335
• Brand: Haozhi
• 軸構成: 高剛性2軸フライスヘッド（スイング + 回転）
• スイング軸最大トルク: 1528 N.m
• 回転軸最大トルク: 1150 N.m
• 定格トルク (スイング / 回転): 764 N.m / 810 N.m
• 軸定格速度: 100 rpm（両軸）
• ブレーキ締付トルク（0.6MPa）(スイング / 回転): 2160 N.m / 2800 N.m
• エンコーダ（軸）: EnDat2.2
• 位置決め精度: ±7.5(15) 秒角
• 繰り返し精度: ±2 秒角
• スピンドル最高回転数: 18,000 rpm
• スピンドル定格回転数: 5,500 rpm
• スピンドル連続出力: 35 kW
• スピンドル連続トルク: 60.7 N.m
• スピンドル定格電圧 / 周波数: 350 V / 275 Hz
• スピンドル最大周波数: 900 Hz
• スピンドル最大電流: 150 A; 定格入力電流: 70 A
• スピンドル接口: HSK-A63
• ブローチング力: 25,000 N (±15%)
• 工具排出: 油圧式
• スピンドル取付径: φ180H5
• 振れ公差（テーパー孔 / 軸端面）: 0.001 mm / 0.001 mm
• 冷却: 水冷（ヘッドおよびスピンドル）
• 製品重量（概算）: ≈655 kg
