モーター駆動円テーブル DZDA-160-250/400-105/20-A26-A/A3

横型素材加工用コンパクト

製品概要

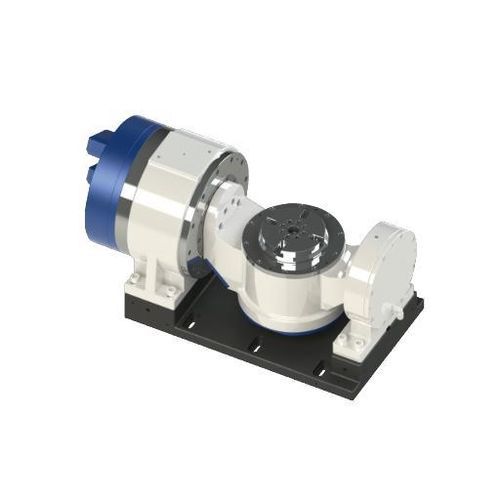

DZDC-160-A3は、クレードル配置のコンパクト5軸テーブルであり、小型ワークの多面加工向けに設計されています。A/C軸にトルクモーターダイレクトドライブを採用し、面径Ø110 mm、可搬質量30 kgで精密な位置決めと同時5軸加工に対応します。

主な仕様

• 面径：Ø110 mm
• 可搬質量（ペイロード）：30 kg
• 定格／最大トルク：A軸 105 / 332 N·m；C軸 20 / 80 N·m
• 定格／最大回転数：A軸 200 / 250 rpm；C軸 200 / 400 rpm
• 保護等級：IP66

技術データ（表から抽出）
モデル：DZDA-160-250/400-105/20-A26-A/A3
列：A軸 | C軸
ディスク表面直径（mm）： / | 200
中心高さ（mm）：205 | /
ディスク高さ（mm）： / | 244.5
中心穴直径（mm）： / | 22
クランプ方式：空気（0.5–0.55 MPa） | 空気（0.5–0.55 MPa）
クランプトルク（N·m）：235 (@0.5 MPa) | 235 (@0.5 MPa)
ディスク表面偏心（mm）： / | 0.005
ディスク半径方向偏心（mm）： / | 0.005
駆動方式：トルクモーターダイレクトドライブ | トルクモーターダイレクトドライブ
ドライバ電圧（V）：220 | 220
定格／最大回転数（rpm）：200 / 250 | 200 / 400
定格／最大トルク（N·m）：105 / 332 | 20 / 80
定格／最大電流（A）：8.5 / 30 | 2.7 / 10.8
出力 S1 100% (kW)：2.2 | 0.42
出力 S6 40% (kW)：3.29 | 0.63
冷却方式：自然冷却 | 自然冷却
モーター温度センサー：KTY84-130 | KTY84-130
位置決め精度（角秒）：±10 (20) | ±10 (20)
繰り返し位置決め精度（角秒）：±2 (4) | ±2 (4)
最小単位（°）：0.001 | 0.001
耐荷重（kg）：30
重量（kg）：149
保護等級：IP66
対応制御：Lync、HNC、SYNTEC、FANUC、SIEMENS、MITSUBISHI

特長 / 技術仕様

• 構成：小型ワーク向けのコンパクトなクレードル式5軸テーブル
• 型式：DZDC-160-A3
• 作業面（面径）：Ø110 mm
• 可搬質量：30 kg
• 駆動方式：A/C軸にトルクモーターダイレクトドライブを採用
• トルク：A軸 105 / 332 N·m；C軸 20 / 80 N·m
• 回転数：A軸 200 / 250 rpm；C軸 200 / 400 rpm
• 位置決め精度：標準 ±10 (20) 角秒；繰り返し ±2 (4) 角秒
• クランプ方式：空気式（0.5–0.55 MPa）、クランプトルク235 N·m (@0.5 MPa)
• 保護等級：IP66
• 本体重量：149 kg
• 対応コントローラ：Lync、HNC、SYNTEC、FANUC、SIEMENS、MITSUBISHI
