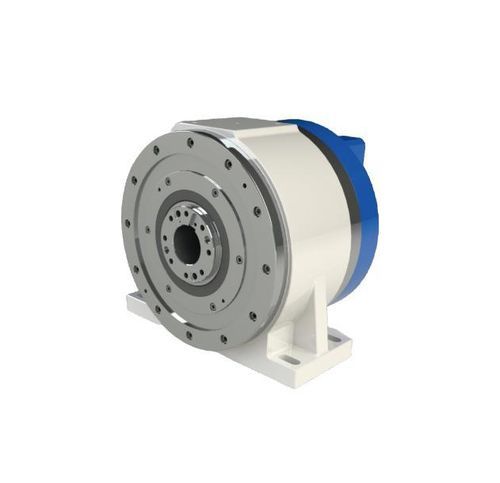

モーター駆動円テーブル DZGD-180A31

横型素材加工用ダイレクトドライブ

製品概要
DZGD-180A31は、支持型のCNC割り出しや断続的な加工向けに設計された直動式の直径180 mm回転テーブルです。標準許容荷重は50 kg、心押し台使用時は80 kgまで対応し、要求の高い切削や位置決め作業に対して高いピークトルクを発揮します。

主要パラメータ

• 面径：Ø180 mm
• 許容荷重：50 kg（心押し台併用時 80 kg）
• 定格速度：200 rpm、最大速度：250 rpm
• 定格トルク：73.7 Nm、最大トルク：276 Nm
• 保護等級：IP67

技術データ
モデル：DZGD-180A31
定格速度：200 rpm
最大速度：250 rpm
定格トルク：73.7 Nm
最大トルク：276 Nm
定格電流：4.5 A
最大電流：20.7 A
モーター極数：44
定格電圧：220 V
クランプトルク：235 Nm
クランプ空気圧：0.5-0.6 MPa
位置決め精度：回折格子 ±10秒；時間グレーティング ±3秒
双方向繰り返し位置決め精度：回折格子 ±2秒；時間グレーティング ±1秒
エンコーダーオプション：三菱、ファナック、シーメンス、BiSS-C（オプション）
作業場許容慣性：0.99 kg·m²
許容モーメント荷重：500 Nm

特徴と用途

• 高トルクと応答性の高い割り出しを実現する直動式設計
• 心押し台オプションにより支持構成での荷重対応とワーク安定性を向上
• 汎用CNC制御への組込みが容易な複数のエンコーダー選択肢
• 製造環境に適したIP67相当の保護
• CNC割り出し、断続的なフライス加工、マルチ軸機械への組込みに適合

寸法・図面
Ø180 mmの面プラットフォームを含む。詳細な寸法図および取付情報はメーカー資料を参照してください。

仕様 / 技術仕様

• モデル：DZGD-180A31
• 面径：Ø180 mm
• 許容荷重：50 kg（心押し台併用時 80 kg）
• 定格速度：200 rpm
• 最大速度：250 rpm
• 定格トルク：73.7 Nm
• 最大トルク：276 Nm
• 定格電流：4.5 A
• 最大電流：20.7 A
• モーター極数：44
• 定格電圧：220 V
• クランプトルク：235 Nm
• クランプ空気圧：0.5-0.6 MPa
• 位置決め精度：回折格子 ±10秒 / 時間グレーティング ±3秒
• 双方向繰り返し：回折格子 ±2秒 / 時間グレーティング ±1秒
• 保護等級：IP67
• エンコーダー：三菱、ファナック、シーメンス、BiSS-C（オプション）
• 作業場許容慣性：0.99 kg·m²
• 許容モーメント荷重：500 Nm
