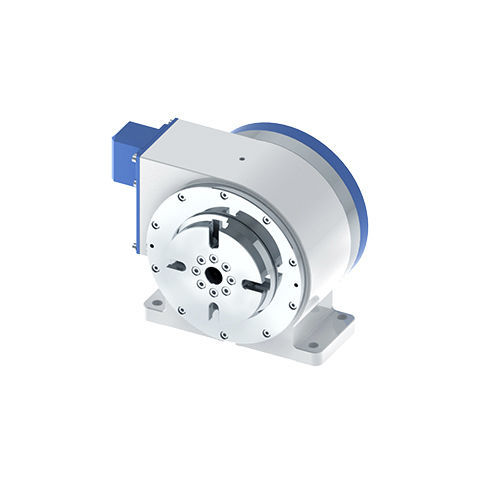

モーター駆動円テーブル DZGD-125A8

横型縦型素材加工用

主にCNC機械に適用され、割り出し部品として働く。 1、高効率 最高回転速度が400rpmで、ウォーム式やギア式の外部駆動ロータリーテーブルと異なり、高速で高効率の加工を実現できます。 2、超高精度 位置決め精度は±3″、繰り返し位置決め精度は±1″と超高精度のアブソリュート式エンコーダを採用しています。 3、高いクランプ力 革新的な設計のクランプ構造は、従来のディスクブレーキより体積が小さく、応答速度が10倍、クランプ剛性が3倍向上しました。 4、高い安定性 構造の完全なシミュレーション最適化と総合テストにより、10,000台以上のDD回転テーブルのお客様に使用され、検証された後、機械全体の安定性を確保することができます。 センター高さ（mm） - 110 クランプ方式 - エア クランプトルク（Nm） - 135 ディスク面振れ（mm） - 0.01 ディスク面振れ（mm） - 0.005 ドライバー電圧（V） - 220 定格/最高回転数（rpm） - 200/400 定格／最大トルク（Nm） - 20/113 定格/最大電流（A） - 2.7/13.6 位置決め精度（arc-sec） - ±3 繰り返し位置決め精度（arc-sec） - ±1 最小単位（度） - 0.001 耐荷重（kg） - 30 重量（kg） - 33 保護レベル - IP66
