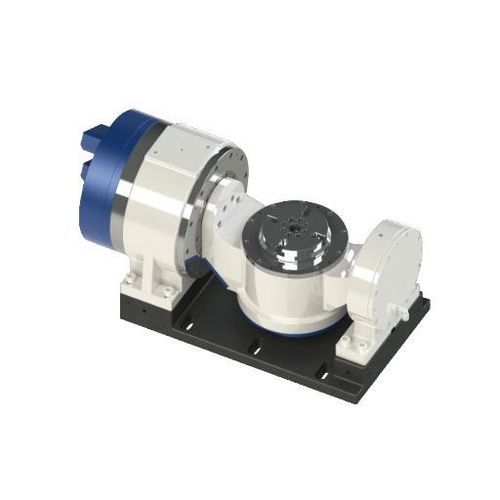

モーター駆動円テーブル DZDC-160-250/2000-105/17-A26W-A/A

横型素材加工用コンパクト

概要
本DZDC-160バリエーションは、従来のインデックス速度ではなく連続した高速回転を目的としたC軸 2,000 rpmを特徴としています。水冷式のC軸、可搬重量30 kg、A軸最大332 N·mにより、コンパクトな5軸クレードル内でワークの高速回転を実現し、産業用切削用途に適しています。

製品コード / 技術データ
DZDC-160-250/2000-105/17-A26W-A/A
A軸 / C軸
ディスク表面直径（mm）：A - / ; C - 200
センター高さ（mm）：A - 205 ; C - /
ディスク高さ（mm）：A - / ; C - 246.5
中心穴径（mm）：A - / ; C - 22
クランプ方式：A - 空気（0.5-0.55MPa） ; C - 空気（0.5-0.55MPa）
クランプトルク（N·m）：A - 235(@0.5MPa) ; C - 235(@0.5MPa)
ディスク面振れ（mm）：A - / ; C - 0.005
ラジアル振れ（mm）：A - / ; C - 0.005
駆動方式：A / C - トルクモーターダイレクトドライブ
ドライバ電圧（V）：A / C - 220
定格/最大回転数（rpm）：A - 200/250 ; C - 2000/2000
定格/最大トルク（N·m）：A - 105/332 ; C - 17.6/87.2
定格/最大電流（A）：A - 8.5/30 ; C - 10.5/55
出力 S1 100%（kW）：A - 2.2 ; C - 3.7
出力 S6 40%（kW）：A - 3.29 ; C - 7.4
冷却方式：A軸 自然冷却 ; C軸 水冷（流量 2.5 L/min）
モータ温度センサー：A / C - KTY84-130
位置決め精度（″角秒）：A / C - ±10(20)
繰り返し位置決め精度（″角秒）：A / C - ±2(4)
最小単位（"")：A / C - 0.001
許容荷重（kg）：30（両軸）
総重量（kg）：147.6
保護等級：IP66
対応制御：Lync、HNC、SYNTEC、FANUC、SIENMENS、MITSUBISHI

特長 / 主な仕様

• モデル：DZDC-160（バリエーション DZDC-160-250/2000-105/17-A26W-A/A）
• C軸 高速仕様：2000/2000 rpm、水冷
• A軸 回転数：200/250 rpm（自然冷却）
• 可搬重量：30 kg
• A軸 定格/最大トルク：105/332 N·m
• C軸 定格/最大トルク：17.6/87.2 N·m
• クランプ：エア（0.5–0.55 MPa）、クランプトルク 235 N·m（@0.5 MPa）
• 両軸ともトルクモーターダイレクトドライブ
• ドライバ電圧 220 V；定格/最大電流 A軸 8.5/30 A、C軸 10.5/55 A
• 出力 S1/S6：A S1 2.2 kW / S6 3.29 kW；C S1 3.7 kW / S6 7.4 kW
• ディスク寸法（C軸）：表面Ø 200 mm、ディスク高さ 246.5 mm、中心穴Ø 22 mm
• 振れ（C軸）：表面 0.005 mm、半径方向 0.005 mm
• 位置決め精度：±10(20) 秒角、繰り返し ±2(4) 秒角
• 保護等級 IP66、総重量 147.6 kg
• 用途例：高速C軸回転とコンパクトなクレードル取り付けが求められる5軸加工機への組み込み
