モーター駆動円テーブル DZDV-320-200-225-300-A26

横型研削用ダイレクトドライブ

概要

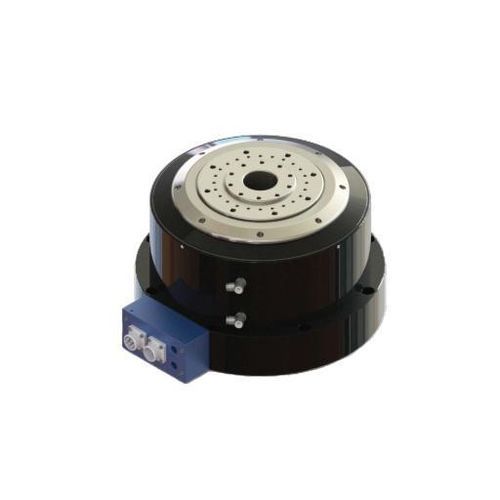

密閉型ベース設計は回転本体と外部接続を高めの筐体内に収容し、DZDV-320シリーズの定格トルク300 Nmおよび許容荷重200 kgを維持します。本機は200 kgの回転テーブルを備え、ピークトルク600 Nm、オプションのクランプ235 Nm、保護等級IP67、エンコーダBiSS-Cに対応し、ダイレクトドライブ式工具研削機や精密インデックス用途に適します。

技術データ（表）
DZDV-320-200-225-300-A26
定格回転数: 200 rpm
最高回転数: 200 rpm
定格トルク: 300 Nm
ピークトルク (Max.torque): 600 Nm
定格電流: 18 A
最大電流: 36 A
モーター極数: 48
定格電圧: 220 V
クランプトルク（オプション）: 235 Nm
クランプ空気圧: 0.5–0.6 MPa
位置決め精度（グレーティング）: ±10 s
位置決め精度（時間グレーティング）: ±3 s
双方向繰り返し精度（グレーティング）: ±2 s
双方向繰り返し精度（時間グレーティング）: ±1 s
保護等級: IP67
エンコーダタイプ: BiSS-C
許容荷重: 200 kg
ワーク許容慣性: 3 kg·m²
許容モーメント荷重: 1000 Nm

用途

• 配線を筐体内にまとめる必要のあるダイレクトドライブ式研削機への組み込み。
• 高荷重の垂直クランプや精密な位置決めを伴うインデックス作業。
• IP67 保護を必要とする工作機械のテーブルや自動化セル。

特長 / 技術仕様

• 型番: DZDV-320-200-225-300-A26（密閉型ベース）
• 定格/最大回転数: 200 rpm
• 定格トルク: 300 Nm；ピークトルク: 600 Nm
• 定格/最大電流: 18 A / 36 A
• モーター極数: 48
• 定格電圧: 220 V
• オプションクランプ: 235 Nm（0.5–0.6 MPa）
• 位置決め精度・繰返し精度は秒表記（表参照）
• 保護等級: IP67
• エンコーダ: BiSS-C
• 許容荷重: 200 kg；許容慣性: 3 kg·m²；許容モーメント: 1000 Nm
