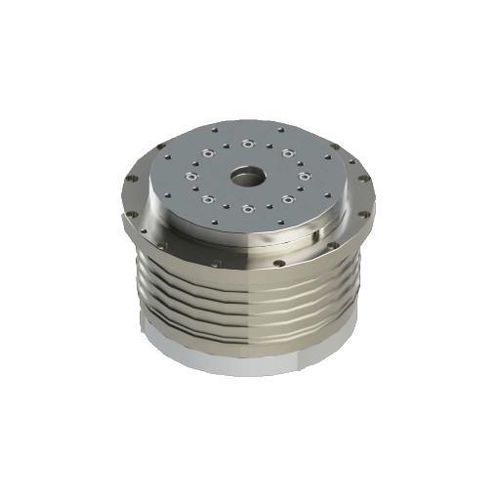

モーター駆動円テーブル DZDV-320-200-60.5-300-A26

横型研削用コンパクト

概要
本構成は、ピークトルク600 Nmと許容荷重200 kgをコンパクトな円筒形ハウジングに収めています。許容工作物慣性は3 kg·m²、許容モーメント荷重は1,000 Nmで、大型の治具を高い外部ベースなしに搭載できます。オプションで空気式クランプとBiSS‑Cフィードバックを選択可能です。

技術データ
DZDV-320-200-60.5-300-A26
定格回転数: 200 rpm
最大回転数: 200 rpm
定格トルク: 300 Nm
最大トルク: 600 Nm
定格電流: 18 A
最大電流: 36 A
モーター極数: 48
定格電圧: 220 V
クランプトルク: Assorting 235 Nm（オプション）
クランプ空気圧: Assorting 0.5–0.6 MPa（オプション）
位置決め精度: Grating ±10 s; Time grating ±3 s
双方向繰り返し位置決め精度: Grating ±2 s; Time grating ±1 s
保護等級: IP67
エンコーダー: BiSS-C（26 bit）
許容荷重: 200 kg
許容工作物慣性: 3 kg·m²
許容モーメント荷重: 1000 Nm

用途
ダイレクトドライブの工具研削やコンパクトな4軸回転テーブルへの組み込み向けに設計。自動化された工具研削システム、大型治具を狭い設置スペースで使用する場合、精密回転軸を含む生産セルに適しています。

特徴 / 技術仕様

• 型式: DZDV-320-200-60.5-300-A26
• 定格/最大回転数: 200 rpm / 200 rpm
• 定格トルク: 300 Nm; ピークトルク: 600 Nm
• 許容荷重: 200 kg
• 許容工作物慣性: 3 kg·m²
• 許容モーメント荷重: 1000 Nm
• 定格/最大電流: 18 A / 36 A
• モーター極数: 48
• 定格電圧: 220 V
• クランプトルク（オプション）: 235 Nm; クランプ空気圧: 0.5–0.6 MPa
• 位置決め精度: Grating ±10 s; 双方向繰り返し: Grating ±2 s
• エンコーダー: BiSS-C（26 bit）
• 保護等級: IP67
