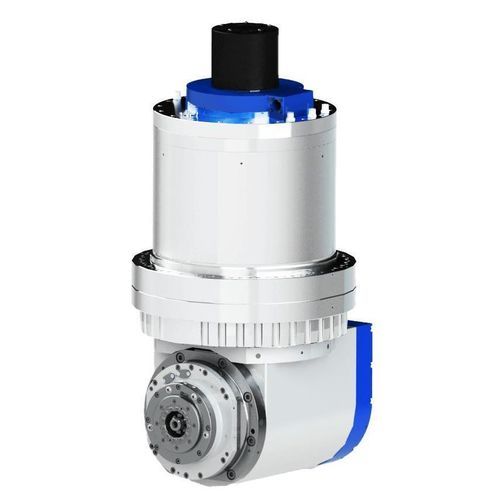

2軸方向ミリングヘッド DBDB-335-100-810-A26W-A1

連続ヘビーミリング用フランジ取付形

製品概要
5軸やマルチ軸機での重切削加工向けに設計されたDBDB-335-100-810-A26W-A1は、回転軸の連続トルク810 N·m（最大1,150 N·m）を提供し、HSK-T63内蔵スピンドルは連続トルク80 N·m、連続出力37 kWを供給して低速高負荷加工に対応します。スピンドルは最大12,000 rpmまで使用可能で、高いクランプ力により工具保持を確保します。

主な特長

• 用途：重切削および高トルク回転軸加工。
• 回転軸：定格トルク810 N·m、最大トルク1,150 N·m、定格速度100 rpm。
• 内蔵HSK-T63スピンドル：37 kW（S1）、連続トルク80 N·m、最大12,000 rpm、定格4,410 rpm。
• ブレーキ締付トルク ≥ 2,800 N·m（0.55 MPa）。
• 剛性：軸端の軸方向剛性 > 170 N/μm、半径方向剛性 > 300 N/μm。
• エンコーダ：27ビット（FANUC）、Sin/Cos 1 Vpp；位置決め精度 ±7.5 arcsec（±15）、繰り返し精度 ±2 arcsec。
• 冷却：軸およびスピンドルは水冷；製品重量 約353 kg。

技術データ（概要）
2軸ヘッドモデル: DBDB-335-100-810-A26W-A1；取付フランジ φ335 mm；ヘッド定格電圧 220 V；回転軸定格トルク 810 N·m；最大トルク 1,150 N·m；回転軸定格速度 100 rpm；ブレーキ締付トルク ≥ 2,800 N·m（0.55 MPa）；エンコーダ 27ビット（FANUC）；位置決め精度 ±7.5 arcsec（±15）；繰り返し ±2 arcsec；冷却 水冷；重量 約353 kg。

電動スピンドルのパラメータ
定格速度 4,410 rpm；最高速度 12,000 rpm；定格電圧 380 V；定格周波数 204 Hz；最大周波数 800 Hz；連続出力 37 kW（S1）；連続トルク 80 N·m；連続入力電流 75 A；最大電流 124 A；冷却 水冷；ツールインターフェース HSK-T63；ブローチング力 20,000–28,000 N；工具排出モード 油圧式；エンコーダ信号 Sin/Cos 1 Vpp；スピンドル取付径 φ210h5；軸端テーパー穴のランアウト 0.001 mm；軸端面ランアウト 0.001 mm。

用途

• 5軸およびマルチ軸加工機での重切削および高トルク回転軸加工。
• 低速高出力の荒加工および仕上げ加工で、軸の高い保持力と高いクランプ力が必要な場面。
• 航空宇宙、自動車、金型・ダイなど、強トルク回転軸と高出力HSK-T63スピンドルを必要とする分野に適合。

仕様 / 技術データ

• モデル: DBDB-335-100-810-A26W-A1
• シリーズ: DBDB-335
• 回転軸定格トルク: 810 N·m
• 回転軸最大トルク: 1,150 N·m
• 回転軸定格速度: 100 rpm
• ブレーキ締付トルク（0.55 MPa）: ≥ 2,800 N·m
• エンコーダ: 27ビット（FANUC）
• 位置決め精度: ±7.5 arcsec（±15）
• 繰り返し精度: ±2 arcsec
• 軸端の軸方向剛性: > 170 N/μm
• 半径方向剛性: > 300 N/μm
• スピンドル出力（連続）: 37 kW
• スピンドル連続トルク: 80 N·m
• スピンドル定格速度: 4,410 rpm；最高 12,000 rpm
• スピンドル定格電圧: 380 V；定格周波数 204 Hz（最大 800 Hz）
• スピンドル連続入力電流: 75 A；最大電流 124 A
• スピンドルインターフェース: HSK-T63
• ブローチング力: 20,000–28,000 N
• 工具交換: 油圧式
• スピンドル取付径: φ210h5
• ランアウト（テーパー穴 / 面）: 0.001 mm / 0.001 mm
• 冷却: 水冷（ヘッドおよびスピンドル）
• 質量: 約353 kg
