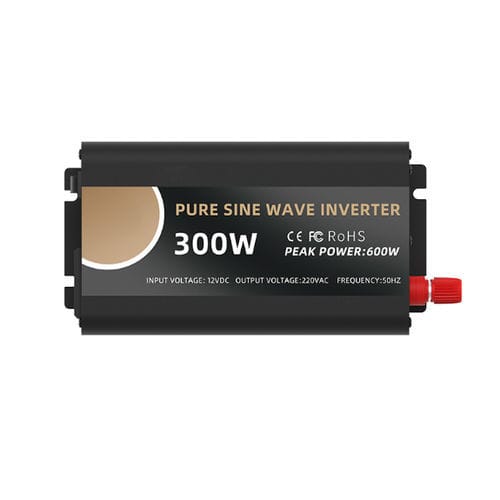

太陽光DC/AC インバ－タ VT series

オフグリッド純粋正弦12 VDC

性能の概要
インバータは直流（バッテリー、太陽光パネル、風力発電など）を交流に変換する装置です。VTシリーズは高周波変換とフェライトトランスを採用し、従来の鉄心トランスに比べて小型・軽量化を実現しています。出力は商用電源と同等の純正弦波で、機器の消費電力がインバータ定格以下であれば駆動可能です。

適用分野

• 各種産業・家庭用機器
• 照明システム
• IT機器・オフィス機器
• 電動工具・小型機械
• 車載機器（車両、キャンピングカー、船舶等）
• 屋外・非常用電源

製品概要
入力電圧：12V / 24V / 48V / 60V / 72V DC
出力電圧：110V / 240VAC（選択可能）
保証：2年

寸法・重量（バリアント）
VT-300U：183×110×60mm / 1.0kg
VT-600U：228×173×76mm / 2.0kg
VT-1000U：310×173×76mm / 3.0kg
VT-1500U：360×173×76mm / 3.6kg

技術仕様（要約）
モデル：300W | 500W | 1000W | 1500W
出力容量：300W | 500W | 1000W | 1500W
表示方式：300W - LED；500W/1000W/1500W - LCD
入力電圧オプション：12V / 24V / 48V / 60V / 72V DC
入力範囲：12V 系 10–15V；24V 系 20–30V；48V 系 40–60V；60V 系 50–75V；72V 系 60–90V
低電圧保護：12V (10.0V ±0.3) | 24V (20.0V ±0.3) | 48V (40.0V ±0.3) | 60V (50.0V ±0.3) | 72V (60.0V ±0.3)
過電圧保護：12V (15.0V ±0.3) | 24V (30.0V ±0.3) | 48V (60.0V ±0.3) | 60V (75.0V ±0.3) | 72V (90.0V ±0.3)
復帰電圧：12V (13.2V ±0.3) | 24V (25.5V ±0.3) | 48V (51.0V ±0.3) | 60V (65.0V ±0.3) | 72V (78.0V ±0.3)
無負荷電流：0.35A | 0.40A | 0.60A | 0.70A
過負荷保護：定格出力の>110%
出力周波数：50Hz / 60Hz
波形：純正弦波
THD：≤3%
変換効率：約90%
冷却方式：ファン冷却
過熱保護：約80° ±5°Cで作動

モデル別ハイライト
VT-1000U：入力 12V/24VDC；出力 220V/230V/240VAC；連続出力 800W；最大出力 1600W；充電電流 20A；寸法 309×180×142mm；重量 3.5kg
VT-1500U：入力 12V/24VDC；出力 220V/230V/240VAC；連続出力 1500W；最大出力 3000W；充電電流 20A；寸法 384×180×142mm；重量 4.35kg
VT-2000U：入力 12V/24VDC；連続出力 2000W；最大出力 4000W；充電電流 20A；寸法 454×180×142mm；重量 5.3kg
VT-3000U：入力 12V/24VDC；連続出力 3000W；最大出力 6000W；充電電流 20A；寸法 529×180×142mm；重量 6.6kg

技術的特徴 / 仕様

• シリーズ／機種群：VTシリーズ（VT-300U、VT-600U、VT-1000U、VT-1500U 等）
• 入力電圧：12V / 24V / 48V / 60V / 72V DC
• 動作範囲：12V (10–15V)、24V (20–30V)、48V (40–60V)、60V (50–75V)、72V (60–90V)
• 出力電圧：110V / 220VAC（切替可）
• 出力周波数：50Hz / 60Hz
• 出力波形：純正弦波
• 定格出力の選択肢：300W、500W、1000W、1500W（および上位モデル）
• 無負荷電流（機種別）：0.35A (300W); 0.40A (500W); 0.60A (1000W); 0.70A (1500W)
• 保護閾値は上記参照
• 表示：LED (300W) / LCD (500W以上)
• THD：≤3%
• 効率：約90%
• 冷却：ファン
• 過熱保護：約80°±5°C
