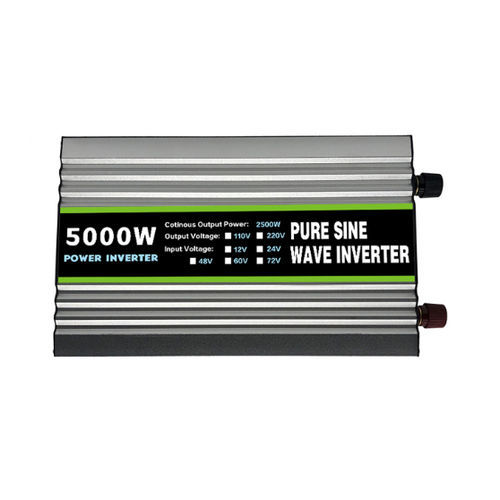

オフグリッドDC/AC インバ－タ VT-5000W

純粋正弦積荷超過用短絡耐性

概要
VTシリーズの純正弦波インバーターは、DC12V/24V/48V/60VをAC出力（構成により110V/220V/230V/240V）に変換します。モデルはVT-1000WからVT-8000Wまでで、最大ピークは8000W、定格連続出力はモデルにより異なります。

製品特徴

• MCUマイコン制御のSPWM方式により、電子機器に適した純正弦波出力を生成します。
• 動的電流ループ制御により、誘導性、容量性、抵抗性および混合負荷で安定した動作を実現します。
• 入力過電圧/低電圧、過負荷、過熱、出力短絡などの包括的な保護機能を搭載。
• 動作状態や異常を示すLCD表示を内蔵。
• 用途：家庭機器、照明、IT機器、事務機器、電動工具、車載機器、非常用電源など。インバーターの出力を上回る機器、または始動電流が非常に高い機器は動作しない場合があります。

技術仕様（VT-5000W例）
製品型番：VT-5000W
ブランド：VOITA
ピーク電力：5000W
定格連続電力：2500W
入力電圧：DC 12V / 24V / 48V / 60V
出力電圧：AC 110V / 220V ±6V（モデル/構成に依存）
出力周波数：50Hz / 60Hz 選択可能
低電圧保護：12V ≤9.5V; 24V ≤19.5V; 48V ≤39V; 60V ≤53V
高電圧保護：12V ≥15.8V; 24V ≥30V; 48V ≥60V; 60V ≥72.5V
低電圧警報：12V 10.2±0.5V; 24V 21±0.5V; 48V 43.2±0.5V; 60V 54±0.5V
過熱保護：閾値は60%以上（モデル依存）
出力波形：純正弦波（SPWM）
製品寸法（VT-5000W）：315*180*140mm
重量（VT-5000W）：4.3kg
保護機能：短絡保護、逆接続保護、バッテリー低電圧保護、バッテリー低電圧警報、バッテリー高電圧保護、過負荷保護、過熱保護

シリーズ概要（モデルと主な仕様）
モデル：VT-1000W、VT-2000W、VT-3000W、VT-4000W、VT-5000W、VT-6000W、VT-8000W
入力電圧（全モデル）：DC 12V / 24V / 48V / 60V
出力電圧（全モデル）：AC 220V - 240V（モデルにより110V/220V対応あり）
定格連続出力（モデル別）：VT-1000W 500W; VT-2000W 1000W; VT-3000W 1500W; VT-4000W 2000W; VT-5000W 2500W; VT-6000W 3000W; VT-8000W 4000W
ピーク電力（モデル別）：VT-1000W 1000W; VT-2000W 2000W; VT-3000W 3000W; VT-4000W 4000W; VT-5000W 5000W; VT-6000W 6000W; VT-8000W 8000W
周波数：50-60Hz
典型効率：約90%
寸法（モデル別）：VT-1000W 210*103*60mm; VT-2000W 286*103*60mm; VT-3000W 288*157*75mm; VT-4000W 305*150*75mm; VT-5000W 315*180*140mm; VT-6000W 355*180*140mm; VT-8000W 460*180*140mm
重量（モデル別）：VT-1000W 0.8kg; VT-2000W 1.1kg; VT-3000W 1.8kg; VT-4000W 2.2kg; VT-5000W 4.3kg; VT-6000W 4.7kg; VT-8000W 6.2kg

仕様

• シリーズ名/モデルファミリー：VT（VT-1000W〜VT-8000W）。
• 入力電圧範囲：DC 12V / 24V / 48V / 60V。
• 出力電圧：AC 110V / 220V / 230V / 240V（モデル/構成に依存）。
• 出力周波数：50Hz / 60Hz。
• 出力波形：純正弦波（SPWM）。
• 保護機能：入力過電圧、入力低電圧、過負荷、過熱、短絡、逆接続、バッテリー高/低保護および警報。
• 表示：状態および故障表示用LCD。
• 効率：約90%（モデル依存）。
