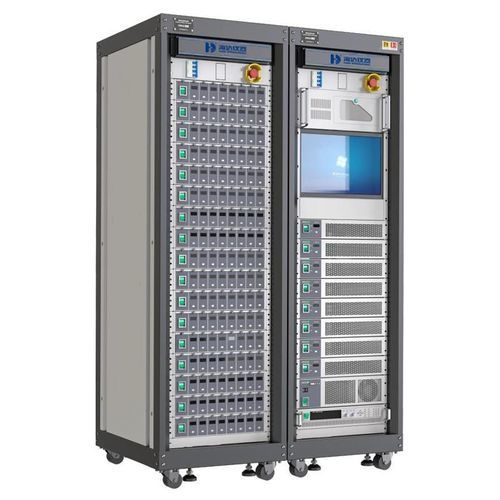

電圧試験機 8018-HD

絶縁抵抗出力抵抗性

製品説明
8018-HD BMS 試験システムは、電気自動車およびエネルギー貯蔵用バッテリーマネジメントシステムのパラメータ校正、検証、量産試験を目的に設計されています。模擬バッテリー出力、高精度電源、温度シミュレーション、マルチチャネル試験をサポートし、包括的な試験レポートを生成します。

製品仕様

• モデル：8018-HD-BMS-5V3A/5A/10A-24S~240S-200A/400A/600A；ベース：8018-HD
• PACK 電圧（測定）：5–1000 V；精度 0.1% F.S；分解能 0.1 V
• 模擬セル電圧：0.1–5 V；精度 0.01%R.D ±0.02% F.S；分解能 0.1 mV
• 模擬出力電流範囲：1–5000 μA および 1–3000 mA；精度 0.01%R.D ±0.1% F.S；分解能 0.1 μA / 0.1 mA
• 高精度定電流源：0–200 A / 400 A / 500 A / 600 A の選択；精度 ±0.05% F.S；分解能 1 mA
• 温度シミュレーション：-50 ℃〜300 ℃；分解能 0.1 ℃；精度 0.1%R.D ±3% F.S
• DC 高電圧電源：0–1000 V、0–10 A；電圧精度 0.1%RD ±0.1%FS；電流精度 0.1%RD ±0.1%FS
• 高出力抵抗器：2 セット、5 KΩ–10 MΩ；最小ステップ 5 KΩ
• I/O と通信：DI/DO、AI/AO モジュール構成可能；CAN ユニット ×4；CANBUS / RS485 / RS232 / I2C / SUMBUS をサポート

基本機能試験（例）

• OCV 試験
• 電源投入・消費電力試験
• 電力損失 / 待機消費試験
• セル温度精度試験
• 総電圧および SOC 比較試験
• 絶縁抵抗の検証
• バランシング機能試験
• アラーム機能試験（電圧/電流/温度/SOC）
• 信号 I/O および電圧サンプリング試験
• 通信試験：CANBUS / RS485 / RS232 / I2C / SUMBUS

製品機能試験

• 静的電流消費試験
• 電流精度の検証
• バランス電流試験
• 絶縁抵抗試験および検証
• 電圧精度の検証
• 国家規格充電信号のシミュレーション

製品の利点

• 仮想バッテリー構成：短絡リスクなし、安全で柔軟な運用；モジュール式で最大400Sまで拡張可能
• ソフトウェアは生産検証、R&D、研究向けのモジュール設定をサポート；二次開発対応
• 手動開始とワンクリック自動試験（ボタン、バーコード、PLC 起動）をサポート
• 効率と生産能力向上のためのマルチチャネル独立試験をサポート
• ミリ秒レベル同期でのパック動作シミュレーションをサポート
• 長時間エージングおよび信頼性試験に対応

技術仕様

• モデル：8018-HD
• PACK 電圧（測定）：5–1000 V；精度 0.1% F.S；分解能 0.1 V
• 模擬バッテリー出力電圧：0.1–5 V；精度 0.01%R.D ±0.02% F.S；分解能 0.1 mV
• 模擬バッテリー出力電流：1–5000 μA および 1–3000 mA；精度 0.01%R.D ±0.1% F.S；分解能 0.1 μA / 0.1 mA
• 模擬バッテリーサンプリング：出力と同じ範囲と精度
• 吸収可能電流：1–3000 mA；精度 0.01%R.D ±0.1% F.S；分解能 0.1 mA
• 温度シミュレーション：-50 ℃〜300 ℃；分解能 0.1 ℃；精度 0.1%R.D ±3% F.S
• 高精度定電流源：0–200 A / 400 A / 500 A / 600 A；精度 ±0.05% F.S；分解能 1 mA
• DC 高電圧電源：0–1000 V、0–10 A
• 高出力抵抗器：2 セット、5 KΩ–10 MΩ；最小ステップ 5 KΩ
• 構成可能な I/O および通信モジュール；CANBUS / RS485 / RS232 / I2C / SUMBUS をサポート
