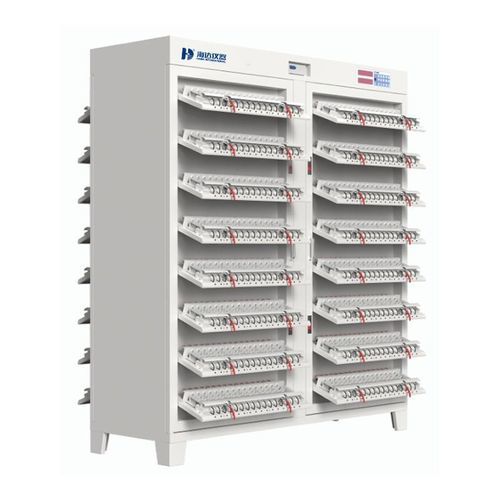

選別用グレーダー 8001-HD

製品概要
8001‑HDは、リチウムイオンセル向けの形成、容量試験、選別を行うシステムです。チャンネルあたりDC0–5V、最大出力電流3Aをサポートし、最大512チャンネルを備えます。PWM高周波電力フィードバック（エネルギー回収）を搭載し、角形セルおよび円筒形セル（例：18650、21700）の生産および品質管理に適しています。

用途

• リチウムイオン電池およびニッケル水素電池の形成と容量選別。
• 生産ラインや研究開発ラボでの品質管理。
• 家電、電動工具、EVサブモジュール、エネルギー貯蔵、産業用電池などの角形／円筒形セル形式に対応。

製品の利点

• 確立されたサプライチェーン：35年の協業実績を持つ専門サプライヤーにより安定した製造と納期を確保。
• 競争力のある価格：市場を踏まえた価格設定で総所有コストの最適化を目指します。
• 品質管理：生産中および出荷前にAQL検査を実施する専任QCチーム。

特徴／機能

• セルの一貫性と容量分類を確保する高精度な選別。
• 高精度測定：電流/電圧 ±0.5‰ の精度。
• インテリジェント選別：容量、内部抵抗、電圧などのパラメータで自動分類。
• 性能検証：サイクル寿命試験（充放電の繰り返し）に対応。
• 温度シミュレーション（オプション）：‑40°C ～ +85°C の温度制御モジュールで過酷環境試験が可能。
• データ管理とレポート出力：PDF/Excelをワンクリックで出力し、IEC 62133やULなどの品質認証要件に対応。

技術仕様

• モデル：8001‑HD
• チャンネル数：512 Channels
• 電圧範囲：DC0~5V
• 電圧精度：0.1 mV
• 出力電流範囲：30 mA ~ 3 A
• 電流精度：0.1 mA
• 治具形状：プッシュダウン四線式治具
• 治具間ピッチ：85 mm
• 電池種別：角形セル
• 動作電源：三相五線式 AC 380V ±10%、50Hz
• 交流電流歪率：≤5%
• 消費電力：≤13 kW
• 力率：≥0.99
• 装置全体の充電効率：≥75%
• フィーダー正味変換効率：≥70%
• 機器故障率：<1%
• 作業環境：温度 -10 ~ 40℃、相対湿度 ≤80%
• 放熱方式：自然吸気／上方排気
• 制御方式：コンピュータ制御による運転、全キャビネット制御／単板起動／単点起動、スキャンシステム搭載
• 通信方式：485シリアル通信（ボーレート57600）／TCP通信
• プロセス設定：最大32ステップ、256サイクル設定可能
• 充電電圧／方式：定時定電流、定電圧、定電流‑定電圧
• 充電終了条件：電圧、電流、時間、容量、‑ΔV
• 放電方式：定電流、定電力、定抵抗
• 放電終了条件：電圧、時間、容量
• 時間範囲：0 ~ 3000 分／ステップ（時間単位 min）
• 時間精度：<+1%60
