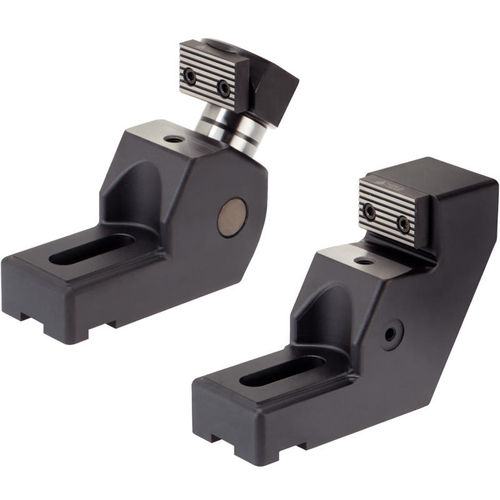

機械式クランプ工具 EH 23211. series

加工用部品モジュール式

治具ベース・クランパーと治具ベース受け台の組みあわせで、ワーク側面をクランプすることができます。マシン・テーブルのサイズと同じワークをクランプすることが可能になります。 角度つき口金は、ワークを押さえ込む力が働く マシン・テーブルを有効に使える 最大20 kNの大きな締付力 クランプ用インサートは、10.6mm厚で、M6x16で固定します 頑丈なダクタイル鋳鉄製で防振効果もあり 様々なワークに対応出来るように、クランプ用インサートは交換可能です T溝用ナットEH 23110.を使ってしっかりと固定 大きなワークでも、最小のクランプ範囲で済む 横方向ワーク・ストッパーの固定用のねじ穴付 材質 ダクタイル鋳鉄 (GGG 60) 組立 精密に研削加工された受け面にワークを載せた後、クランプします。ユーザーのワーク形状に合わせて、ハルダーの標準機械部品から部品を選択し、このクランパーのねじ穴を利用して取り付けることもできます。 側面に設けられたねじ穴で、オプションのワーク・ストッパーを取り付けることができます 備考 同梱されている交換用口金1138.400（セレーション面と平滑面）は、ハルダーの1138.100（ソフト）と互換性があります 次の製品 Tナット DIN 508 Tナット 延長 固定式スロット・テノン 固定式スロット・テノン 円筒形状 クランプ・バイス 追加工用
