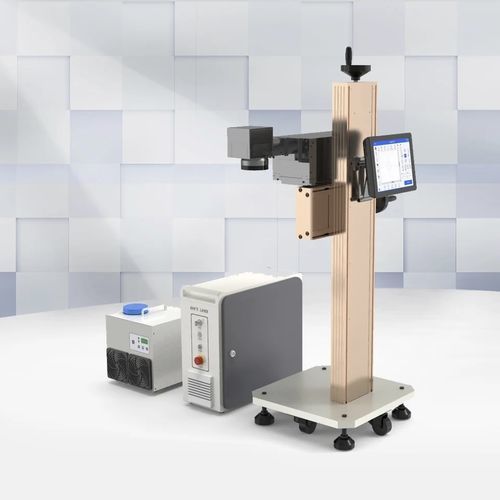

UVレーザー刻印機 HANS600S-Mプラスチック移動式
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- UVレーザー
- 素材
- プラスチック
- 形状
- 移動式
- 出力
5 W
(0.01 hp)- 速度
10,000 mm/s
詳細
Machine Features
Technical Data Sheet
Applications
- 高性能ハードウェア構成
- 自社開発のUV（355 nm）レーザー、長時間連続運転に対応、MTBF > 15,000 時間。
- 米国発明特許を有する自社開発の高速デジタルガルバノメータシステム。高強度アルミ合金一体構造により高い位置決め精度と優れた耐干渉性を実現。
- ディスプレイコントローラ：10.1インチ吊り下げ式ユニット、コンパクトで高集積設計。USB 2.0 対応のスレーブマーク制御により途切れのないフライングマーキングが可能。金属筐体による保護で連続運転に適合。
- 構造・外観の最適化設計
- 外光学系：完全密閉光学系により光学部品を粉塵や外的影響から保護。
- マーキング方向：レーザーヘッドの向きを下向き/水平/上向きに設定可能。多角度出力用の調整機構をオプションで選択可能。
- 制御キャビネット：昇降プラットフォーム柱に取り付け可能なコンパクト設計で、狭小スペースにも適合。
- タッチスクリーン：多方向調整可能なブラケットで人間工学に基づく操作性。
- 昇降プラットフォーム：高さおよび横方向の調整が可能で、治具やコンベヤとの組み込みに対応。
- 外装：陽極酸化アルミ加工部品と塗装A3鋼板で耐食性と産業適合性を確保。
- 拡張性
- 検出：ギャップ無し・ミスマーク無しの光ファイバプローブ、静止マーキング用のフットスイッチを用意。
- 速度計測：回転エンコーダ用のインターフェースを予備搭載し、リアルタイム速度フィードバックでパラメータ補正し、ライン上のマーキング品質を維持。
- 通信：標準のEthernet、シリアル、USBポートおよび拡張スロットを備え、データ通信とハードウェア拡張が容易。
- 保護：安全な作業環境を確保するための保護カバーを装着可能。
- 成熟したソフトウェアシステム
- LinuxベースOS、言語設定のカスタマイズ可、フライングマーキング専用制御ソフトを搭載。グラフィカルインターフェースで生産現場向けの操作性。
Technical Data Sheet
- 機種：HANS600S-M
- レーザー波長：355 nm
- レーザー出力：≥5 W
- 動作周波数：8–200 KHz
- 最小コード幅：0.15 mm
- 最小文字高さ：0.40 mm
- 繰り返し精度：±0.01 mm
- 標準マーキング範囲：100 mm × 100 mm（オプション 60 × 60 mm ～ 360 × 360 mm）
- 標準焦点距離：186 ± 2 mm（レーザーヘッド基板から焦点部まで）
- 公称ライン速度：≥10,000 mm/s
- 印字能力：>700 文字/秒
- 電源：AC 220 V / 50 Hz / 10 A
- 消費電力：ピーク ≤1.5 kW、平均 ≤0.75 kW
- 冷却方式：サーモスタット式ウォータークーリング
- 保護等級：IP54
- ケーブル長：3 m
- 機械寸法（主要部品）：メインビーム 611.5 mm × 162 mm × 189 mm；制御キャビネット 512 mm × 220 mm × 456 mm；ウォータークーラー 270 mm × 315 mm × 305 mm；昇降プラットフォーム 450 mm × 450 mm × 1,100 mm（カスタム可）
Applications
- プラスチック、電子部品、医療機器、金属部品やアセンブリのライン上でのフライングマーキング（トレーサビリティ、UID、ロットコード）。
- コンベヤやロボットシステムへの組み込みを前提とした設計。エンコーダフィードバックと通信インターフェースによりライン自動化が容易。
- 生産中断を最小限に抑えつつ、精密で高速なUVマーキングを必要とする製造業向け。
