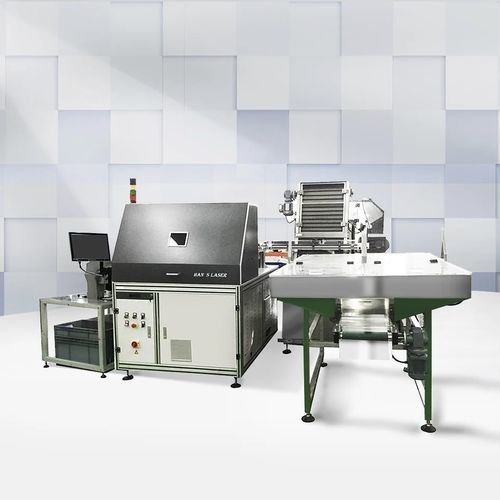

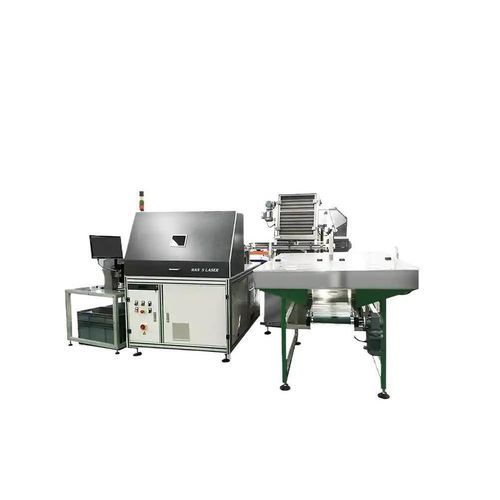

UVレーザーマーキングシステム HANS1500D

自動プロセス食品産業用

製品概要
プラスチックキャップ用フライングレーザーマーキングシステム HANS1500D。化学的添加剤を用いずに、プラスチックキャップ上の文字、グラフィック、2次元コードの高速インラインマーキングに対応します。給紙、キャップの向き合わせ、分離、フライングマーキング、検査、不良品排除（NG）、計数およびデータ処理を一体化したシステムです。白色キャップに11mm×11mmのQRコード（≤35文字）をマーキングする場合、ライン全体で約600〜800個/分を達成できます。

機械の特長

• 自社開発のDRACOシリーズレーザー発振技術を採用
• さまざまな色のキャップに対して文字、記号、グラフィック、2次元コードをマーキング可能。アディティブを使わず高コントラストで機械判読可能なマーキングを実現
• 化学的エッチングやレーザー助剤は不要で、マーキング後のキャップは食品安全基準に適合可能
• 給紙、向き合わせ、分離、フライングマーキング、検査、NG排出、計数、データ処理などの生産機能を一括で提供

マーキング効果
プラスチックキャップ上での高コントラストかつ可読性の高い2次元コードおよびグラフィックマーキング。トレーサビリティ、ロットコード、シリアル管理に適します。製品ページにはフライングマーキングの典型的なサンプル画像を掲載しています。

仕様（Technical data sheet）
項目 — 仕様
レーザータイプ — UVレーザー（DRACOシリーズ）
レーザー出力 — ≤15W
繰返し周波数 — 8–200KHz
マーキング範囲 — 100mm×100mm
マーキング線幅 — ≤0.015mm
マーキング深さ — ≤0.01mm
最小文字サイズ — 0.06mm
マーキングライン速度 — 最大15000mm/s
繰返し精度 — ±0.01mm
電源 — 220V 単相（50Hz/60Hz）、10A
機械消費電力 — ≤2KW
冷却方式 — 水冷（チラー）

特性 / 技術仕様

• レーザータイプ：DRACOシリーズ、UVレーザー
• レーザー出力：≤15W
• 繰返し周波数：8–200KHz
• マーキング範囲：100mm × 100mm
• マーキング線幅：≤0.015mm
• マーキング深さ：≤0.01mm
• 最小文字サイズ：0.06mm
• マーキング速度：最大15000mm/s
• 繰返し精度：±0.01mm
• 電源：220V 単相（50Hz/60Hz）、10A
• 機械消費電力：≤2KW
• 冷却方式：水冷（チラー）
