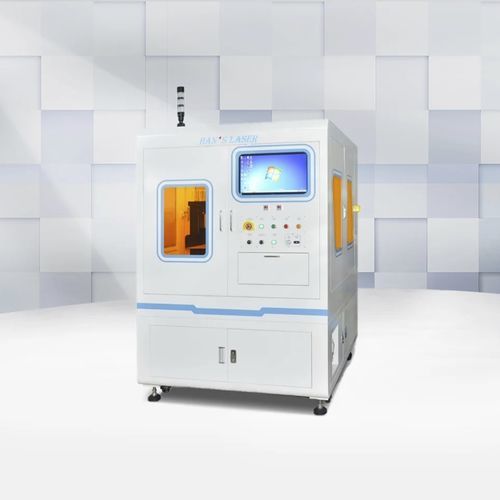

ファイバーレーザー刻印機 HDZ-FPC4530D

UVレーザープラスチック用マイクロエレクトロニクス産業

機械の特長

• 積層FPCの自動搬送（投入／取出）、自動位置決めとマーキング、自動コード読取と照合、フィルムまたは剥離紙の自動搬送
• 二重ステーション処理により連続ワークフローを実現、ステーション切替が高速で高効率

適用分野
携帯デジタル製品、ウェアラブル機器、自動車用電子部品などの製造分野において、銅箔、FPC板、PI、CVL、バーコード、QRコードおよびFPCフレキ基板上の文字などのトレーサビリティ情報のマーキングに適用されます。

技術仕様
型式: HDZ-FPC4530D
レーザー種類: グリーンレーザー、UVレーザー、ファイバーレーザー
レーザーマーキングエリア: 50 mm × 50 mm
対応基材サイズ: 100 mm × 100 mm ～ 300 mm × 450 mm
対応基材厚さ: 0.036 mm ～ 1.6 mm
加工面: 片面
最終位置決め精度: ±0.1 mm（CCD定位）
対応ファイル形式: DXF、PLT
冷却方式: 空冷 / 水冷
システム連携: MES/IMS/PMS/ERPと接続可能
外形寸法: 1300 mm × 1600 mm × 2200 mm

仕様 / 技術仕様

• 型式: HDZ-FPC4530D
• レーザー種類: グリーンレーザー、UVレーザー、ファイバーレーザー
• レーザーマーキングエリア: 50 mm × 50 mm
• 対応基材サイズ: 100 mm × 100 mm ～ 300 mm × 450 mm
• 対応基材厚さ: 0.036 mm ～ 1.6 mm
• 加工面: 片面
• 最終位置決め精度: ±0.1 mm（CCD定位）
• 対応ファイル形式: DXF、PLT
• 冷却方式: 空冷 / 水冷
• システム連携: MES/IMS/PMS/ERPと接続可能
• 外形寸法: 1300 mm × 1600 mm × 2200 mm
