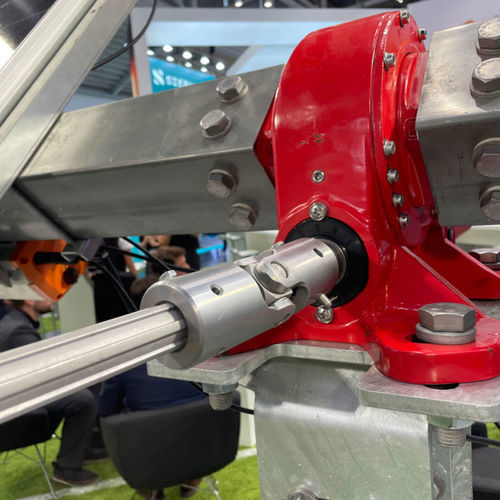

ダブル自在継手 Solar tracking universal jointsシングルスチール製ステンレススチール製
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- シングル, ダブル
- 素材
- スチール製, ステンレススチール製, 鋼鉄合金製
- その他の特徴
- 精密, 標準, 伸縮自在, 産業用, オーダーメイド
- 直径
最少: 16 mm
(0.63 in)最大: 110 mm
(4.33 in)- トルク
最少: 10 Nm
(7.375621 ft.lb)最大: 7,000 Nm
(5,162.935045 ft.lb)- 操作角度
最少: 0 °
最大: 35 °
- 速度
最少: 0 rpm
(0 rad.min-1)最大: 1,000 rpm
(6,283.2 rad.min-1)
詳細
製品概要
PB-D1は、DJJX製のユニバーサルジョイント（ユニバーサルカップリング）で、意図的にずらした軸間でのトルク伝達を目的に設計されています。複数のサイズと材料で提供され、アライメントのずれがある産業用伝動に適しています。
代表的な用途
主な利点
バリエーションと材料
寸法（mm）
技術仕様
PB-D1は、DJJX製のユニバーサルジョイント（ユニバーサルカップリング）で、意図的にずらした軸間でのトルク伝達を目的に設計されています。複数のサイズと材料で提供され、アライメントのずれがある産業用伝動に適しています。
代表的な用途
- 芝刈り・園芸機器
- コンベヤーおよび物流機器
- 食品加工および包装システム
- 印刷機器
- 農業機械
主な利点
- 各種軸に対応する豊富なサイズ展開
- 最大作動角度：35°
- 最大回転数：1000 rpm
- ミッドセクションとハブで複数材料に対応
- 鋳造品や粉末冶金部品を使用しない、棒材からの精密加工による一貫した性能
- 性能最適化とコスト低減を図った設計改良
- 図面やサンプルに基づくカスタム製作が可能
バリエーションと材料
- ミッドセクション（キューブとピン）材料：20Cr、40Cr、GCr15
- ハブ材料：40Cr、45#鋼
寸法（mm）
- PB-D16 — D 16、d (H7) 8、L 61.5、L1 12、L2 20、S (H11) 8、K (JS9) 2、T 9
- PB-D20 — D 20、d (H7) 10、L 74、L1 12.5、L2 22.5、S (H11) 10、K (JS9) 3、T 11.4
- PB-D25 — D 25、d (H7) 12、L 86、L1 13、L2 25、S (H11) 12、K (JS9) 4、T 13.8
- PB-D29 — D 29、d (H7) 14、L 100、L1 18、L2 32.5、S (H11) 14、K (JS9) 5、T 16.3
- PB-D32 — D 32、d (H7) 16、L 107、L1 17.5、L2 34、S (H11) 16、K (JS9) 5、T 18.3
- PB-D35 — D 35、d (H7) 18、L 130、L1 21.5、L2 39、S (H11) -、K (JS9) 6、T 20.8
- PB-D37 — D 37、d (H7) 20、L 134、L1 23、L2 41、S (H11) -、K (JS9) 6、T 22.8
- PB-D40 — D 40、d (H7) 20、L 164、L1 33、L2 54、S (H11) -、K (JS9) 6、T 22.8
- PB-D50 — D 50、d (H7) 25、L 181、L1 28、L2 54、S (H11) -、K (JS9) 8、T 28.3
- PB-D60 — D 60、d (H7) 30、L 262、L1 58、L2 89、S (H11) -、K (JS9) 8、T 33.3
技術仕様
- Brand Name: DJJX
- 製品型番: PB-D1
- 製品シリーズ: PB
- 代表的な機能: ずれた軸間のトルク伝達
- 最大角度: 35°
- 最大回転数: 1000 rpm
- ミッドセクション材料: 20Cr、40Cr、GCr15
- ハブ材料: 40Cr、45#鋼
- 設計注記: 精密加工された下位部品；複数サイズ；図面やサンプルに基づきカスタム可能
