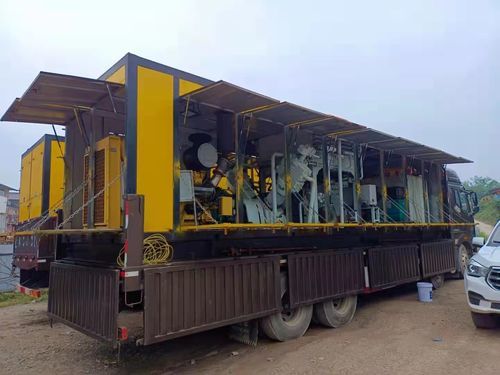

超純粋窒素発生器 MRN series

不活性高純度高濃度

製品概要
MR システムは圧縮空気から現地で窒素を生成し、密閉領域や影響を受ける区域へ継続的に供給して酸素濃度を低下させ、持続的な惰化を実現します。固定式、スキッド式、コンテナ式、または移動式での構成に対応します。

業界要件

• 継続的な大流量：区域体積、初期 O₂ レベル、惰化目標に基づき、連続流量とピーク流量を決定します。
• 固定配置または移動配置：注入ポイント、緊急バックアップ要件、現場の通行条件に応じて配備方式を選択します。
• 現地での窒素生成：搬送されたボンベやその物流への依存を低減します。

動作原理
圧縮空気は粒子、液滴、油分を除去する前処理を受け、必要に応じて乾燥処理を行ってから MRN 膜モジュールへ供給されます。窒素濃縮ガスはバッファまたは貯槽で安定化され、注入点へ供給されます。プロジェクトの圧力要件が標準出口圧を超える場合は、オプションの増圧ユニットを設置します。

システムソリューション
システムは固定式、スキッド式、コンテナ式、または移動式で納入可能です。納入範囲は注入圧、配管距離、電源、圧縮空気の品質、および環境・現場条件により決定します。

プロセスフロー
圧縮空気 → フィルトレーション → 空気乾燥 → MRN 膜分離 → バッファ / 貯槽 → （オプション増圧） → 使用点

システム構成要素

• 圧縮空気入口
• フィルターユニット
• 空気乾燥ユニット
• MRN 窒素膜モジュール
• バッファまたは貯槽インターフェース
• システムコントロールおよび供給インターフェース
• 固定、スキッド、コンテナ、または移動式ベース

主な特長

• 300〜5000 Nm³/h の継続的な窒素注入タスクをカバーします。
• 窒素純度: 95〜99.9%（惰化目標および運転条件に依存）。
• 注入ポイントや現場条件に応じて固定式または移動式に適応可能です。

オプション構成

• 吸着式高性能乾燥（より低い圧力露点が必要な場合に選定）。
• 緊急やバックアップ用の移動式ベース。
• 継続的およびピーク需要に応じたバッファおよび貯槽。

典型的な用途

• 採空区や閉鎖空間の惰化
• 石炭の自然発火防止
• 火災区域の継続的窒素注入管理
• 緊急またはバックアップの移動式窒素供給

選定に必要なデータ

• 鉱区または区域の体積と注入点の位置
• 初期 O₂ と目標 O₂ レベル
• 連続流量およびピーク流量
• 注入圧と配管距離
• 固定式または移動式の要件
• 現場の電源、圧縮空気品質および環境条件
• 危険区域または鉱山向け認証要件

仕様 / 特性

• 製品型式: MRN
• N₂ 流量: 300–5000 Nm³/h
• N₂ 純度: 95–99.9%
• 出口圧力: 0.1–1 MPa(g)
• 乾燥システムで到達可能な最低圧力露点: -70 °C（吸着式高性能乾燥選定時）
• 構成形式: 固定式、スキッド式、コンテナ式または移動式
