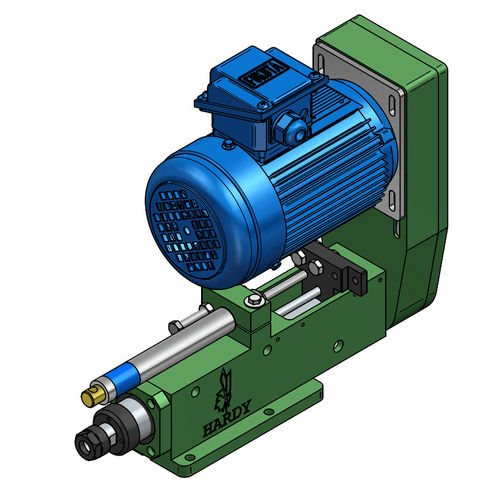

ドリルドリル ヘッド SD3A-ER16

面取り空圧式ベルトドライブ

製品概要
SD3は、ライン加工向けに設計された自動供給式ドリリングヘッドユニットです。エア供給用のオイルダンパー、または送り速度を制御する油圧バルブ（オプション）を備えています。スピンドル先端の精度は<0.003 mm、最大穿孔径は材料S45CでØ 6 mmです。ドリリング、面取り、リーミング、座ぐり加工に対応します。

特長

• 標準モーター：3相AC 0.4 kW（標準）、オプションで0.75 kWまで選択可
• ポリVベルトによる固定速度ベルト駆動
• スピンドルテーパー：ER16、JT1、JT2
• 可変速度制御用のサーボ駆動仕様に対応
• OMRON製近接スイッチセンサーと設置用スタンド付属
• 誘導モーターの保護等級：IP54

用途

• ドリリング（穴あけ）
• 面取り
• リーミング
• 座ぐり

技術仕様

• タイプ：オイルダンパーまたは送り制御用油圧バルブを備えた自動供給式ドリリングヘッドユニット
• スピンドル先端精度：< 0.003 mm
• 最大穿孔能力：Ø 6 mm（材料 S45C）まで
• モーター（標準）：3相AC、0.4 kW（オプションで0.75 kWまで）
• 駆動方式：ベルト駆動（Poly‑Vベルト）、固定速度；可変速度用にサーボオプションあり
• スピンドルテーパー：ER16、JT1、JT2
• センサー：OMRON近接スイッチ、スタンド付属
• モーター保護：IP54
