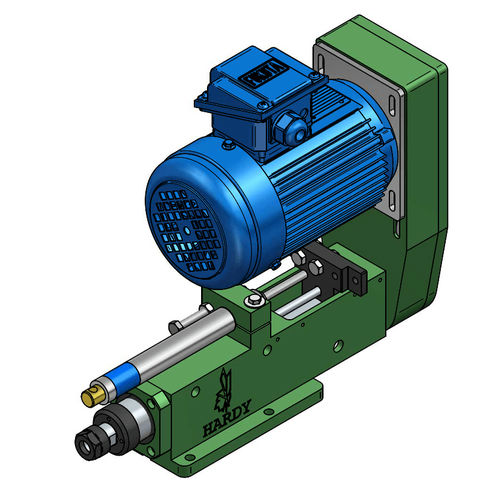

ドリルドリル ヘッド SD3-ER16

面取りモーター駆動ベルトドライブ

概要
SD3はコンパクトなドリルステーションやCNCへの組み込み向けに設計された自動供給式ドリリングヘッドです。エア供給用の油圧ダンパーまたは送り速度を制御する油圧バルブを備えています。スピンドル先端精度は<0.003mm、最大穴あけ能力はS45Cでφ6mmです。穴あけ、面取り、リーミング、座ぐりの加工に対応します。

特徴

• 標準3相交流モーター 0.4 kW、オプションで最大0.75 kW
• ポリVベルトを使用したベルト駆動（定速）
• スピンドルテーパー：ER16、JT1、JT2
• 可変速対応のサーボドライブ対応可
• OMRON近接スイッチセンサおよび取付スタンド付属
• AC誘導モーターの保護等級：IP54

用途

• 穴あけ（ドリリング）
• 面取り（チャンファー）
• リーミング
• 座ぐり（カウンターシンク）

仕様

• 型式：SD3
• スピンドル先端精度：<0.003 mm
• 最大穴あけ能力：6 mm（材質：S45C）
• 送り制御：エア供給用油圧ダンパーまたは油圧バルブ
• 駆動方式：ベルト駆動（ポリVベルト）、定速；オプションでサーボによる可変速
• モーター（標準）：3相交流 0.4 kW；オプションで最大0.75 kW
• スピンドルテーパーオプション：ER16、JT1、JT2
• センサ：OMRON近接スイッチセンサおよびスタンド付属
• モーター保護等級：IP54
