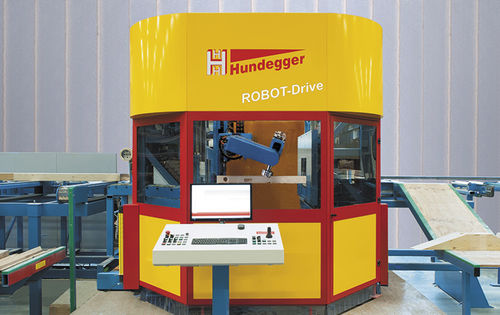

3軸マシニングセンタ ROBOT-Drive series

汎用木材用高精度

製品概要
ROBOT-Driveは、特許取得済みの6軸ROBOTユニットと、上方配置の5軸ソー／スロット／マーキングユニットを組み合わせた仕口加工センタです。1パスでの多面加工を実現し、モジュール式の設計により現場での個別仕様化や後付けが可能です。

主な特長

• 特許6軸ROBOTにより、ワークを回転させずに6面加工が可能
• 上方から作動する5軸ソー/スロット/マーキング装置で生産性向上
• 最大24工具のツールチェンジャー対応
• 現場での適応・追加が可能なモジュール設計
• オプション：ドリルユニット、スロットカッター、マーキング／ラベリングシステム、短尺用コンベヤ、集中潤滑、追加ディスチャージスクリーン等
• 速度・パワー向上用のRDパフォーマンスパッケージあり

基本3バージョン

• ROBOT-Drive 450 — 加工断面 20 x 60 ～ 300 x 450 mm：大工向け基本機
• ROBOT-Drive 650 — 加工断面 20 x 60 ～ 300 x 650 mm：大断面対応
• ROBOT-Drive 1300 — 加工断面 20 x 60 ～ 300 x 1,300 mm：集成材やCLT対応

ハイライト

• 6軸技術＝1パスでの6面加工
• 最大24工具で幅広い加工が可能
• 5軸ユニット併用で高いスループットを実現
• 加工断面：20 x 60 mm ～ 300 x 1,300 mm（機種により異なる）
• カスタマイズ／後付け対応

ユニットとオプション

• 標準ROBOTスピンドル：12 kW、無段階回転 0–12,000 rpm
• オプション高出力スピンドル（水冷）：29 kW、最大15,000 rpm
• 上方5軸ソー/スロット/マークユニット：駆動13 kW
• 追加オプション：ドリル、スロットカッター、ラベリング＆プリンタ、短尺搬送コンベヤ、集中潤滑、追加スクリーン等

自動化と材料搬送
ROBOT-Driveは、バッファ付ステンレス製ラバーチェーン等による自動供給に対応し、複数ピースを連続供給できます。入口に油圧リフティングテーブルを設けることで常時水平供給が可能です。加工済み部材はプラスチック被覆の排出ポイントへ押し出され、排出ガイドで案内されます。チェーン要素で重い部材の搬送を補助し、排出を横送りコンベヤに置換することも可能です。
切粉・廃材は排出チャネルに集められ、統合された横押し機で排出されます。チッパーや傾斜コンベヤへの供給、端材と切粉の分離オプションもあります。設置は床置きのほか、作業エリア下にピットを設けて排出系を収納し、揚程を低減することも可能です。

ソフトウェア
HundeggerのCAMBIUM® 3Dは、機械プログラミングと生産準備の統合プラットフォームです。木材構造向けインターフェース、自動計算、明確なレポート、標準的なIT連携を提供し、Hundegger機とシステムの共通プラットフォームとして機能します。

加工例と能力
ROBOT-Driveは、修整、溝切り、穴あけ、フライス、スロット加工、マーキングを高精度で実行し、表面品質は視覚品質に達する場合があります。切断、スロット、孔開け、雇い実やその他の仕口加工がワンパスで完了します（ワークの反転不要）。

仕様 / 技術データ

• 型式：ROBOT-Drive（450 / 650 / 1300）
• 加工断面範囲：20 x 60 mm ～ 300 x 1,300 mm（機種により異なる）
• 標準ROBOTスピンドル：12 kW、0–12,000 rpm
• オプション高出力スピンドル：29 kW（水冷）、最大15,000 rpm
• 上方5軸ユニット（切断/スロット/マーキング）：13 kW
• 6軸ロボット＋工具交換：最大24工具
• 加工方式：ワンパスでの6面加工（反転不要）
• モジュール設計：現地でのアップグレード／後付け可能
• 自動化オプション：自動供給、油圧昇降テーブル、排出・切粉処理システム
• 性能オプション：短尺用コンベヤ、集中潤滑、追加スクリーン、RDパッケージ
• ソフトウェア：CAMBIUM® 3D（Hundegger）
