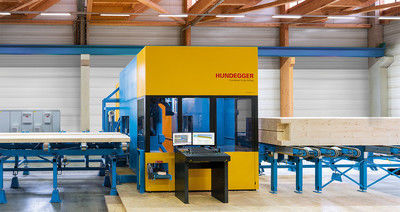

6 軸マシニングセンタ ROBOT-Max

縦型木材用ロボット式

製品概要
ROBOT-Maxの性能、汎用性、柔軟性は、HundeggerのCAMBIUMソフトウェアと組み合わせることで、大断面木材の生産における新たな基準を確立します。ROBOT-MaxはHundeggerの6軸加工範囲を拡張し、最大610 x 1,300 mmの部材に対して一パスでの加工を可能にし、高容量需要に対応するモジュール式オプションを備えています。

ROBOT-Max 本体

• ROBOT-Max 1300仕様：20 x 60 mm～610 x 1,300 mmの断面を処理。
• ワークを回転させることなく6面すべてを一度の通過で加工。
• 購入後の要件変更に対応する高いモジュール性とカスタマイズ性。

主な特徴と利点

• 大断面に対応しつつスループットと柔軟性を最大化。
• 最大32本の工具を自由に選択可能で、6面を一度に加工。
• 標準ROBOT主軸：29 kW、水冷、無段変速（0–15,000 rpm）。
• 上部5軸ソー/スロット/マーキングユニット（駆動13 kW）が並列稼働し生産性を向上。
• 対応加工：切断、溝加工、穿孔、フライス、スロット加工、マーキング、端面フライス、ノッチ加工、プロファイリング等。
• ROBOTユニットと上部5軸ユニットの組合せにより高い生産性を実現。

導入メリット

• 用途に合わせた個別の機械構成が可能。
• 生産量向上のための5軸ソー/スロット/マーキングユニットを装備可能。
• 20 x 60 mm～610 x 1,300 mmの断面をサポート。
• 6軸技術により6面を一度で加工。
• 最大32本の工具を用いた幅広い加工対応。

加工例
ROBOT-MaxおよびROBOT-Driveは、大断面部材に対して一度の通過で高精度な継手加工を行います。代表例として、燕尾継ぎ、溝、端面の穴あけ、大・小部品の加工、各種溝・切断加工が挙げられます。

技術とモジュラー設計
モジュラー設計により個別の適応が可能です：ROBOTユニットと上部5軸ソー/スロット/マーキング装置の組合せ。追加の穿孔ユニット、スロットカッター、マーキングシステム、ラベルプリンタなどのオプションを用意。設置スペースやフローに応じた各種レイアウトが可能です。

自動化

• 断面に依存しない完全自動給材システム；Oラインでの大型材の自動整列。
• 積層材からの連続供給を可能にする給材横搬送の上流に配置された油圧昇降テーブル。
• ローラ、チェーンドライブ横搬送などの柔軟な排出オプションおよび統合チップ／廃材排出路；床据付またはピット設置による投入高さ低減が可能。

ソフトウェア
Hundegger CAMBIUM® 3Dソフトウェア：Hundegger機械共通のプラットフォームで、木造向けの簡単なデータ入力、自動計算、最適化、明確なレポート、標準ITインターフェースや搬送・保管システムとの接続を提供します。

技術仕様

• モデル/シリーズ：ROBOT-Max（バリアント：ROBOT-Max 1300）。
• 加工断面範囲：20 x 60 mm～610 x 1,300 mm。
• ロボット軸技術：6軸ロボットユニット — 一度の通過で6面加工。
• 工具マガジン容量：最大32本の工具を選択可能。
• 主ROB OT主軸：29 kW、水冷、速度0–15,000 rpm可変。
• 上部5軸ソー/スロット/マーキングユニット：駆動13 kW、ソーブレード例：520 mm。
• 代表的な加工：切断、溝入れ、穿孔、フライス、スロット加工、マーキング、端面フライス、ノッチ加工、プロファイリング。
• 自動化要素：完全自動給材、整列機能、油圧昇降テーブル、各種排出オプション、統合チップ搬送；床据付またはピット設置可能。
• ソフトウェア：Hundegger CAMBIUM®（生産準備、ネスティング、最適化、機械連携の3D CAMソフト）。
