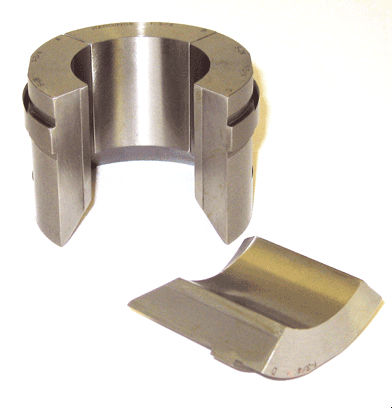

ねじ式バッファー S30

概要
Style S のマスターコレットと S30 パッドは、棒材の供給および加工時に発生するマスターコレット固有の問題を解消するよう設計されています。パッドの頑丈なショルダーは棒材の装填時にマスターコレットの溝前部に当たり、加工時の作業力は溝の後部ショルダーが受けます。S30 構造はパッド外周に貫通ねじやコレット頭角の穴を必要としません。

動作と利点

• 主軸とヘッド角の最大の支持面。ヘッド角に穴やスロットがないため、継続使用による主軸の偏摩耗を防ぎ、コレットのねじ穴損傷を回避します。
• 取り扱いの容易さ。パッドはマスターコレットを主軸から外さずに交換でき、棒径の切替えが迅速に行えます。独立したクランプは出し入れが容易です。
• 確実なパッド固定。ダブテール（尻尾形）アンカー方式でパッドを保持し、給材時にパッドが捕捉されます。バーの推力はパッドのショルダーに掛かり、クランプ部に負担がかかりません。通常使用でのパッド脱落は発生しません。

技術仕様

• 丸材許容範囲（最小）：1/8 in (3.17 mm)
• 丸材許容範囲（最大）：3 in (76.20 mm)
• 六角材許容範囲（最小）：1/4 in (6.35 mm)
• 六角材許容範囲（最大）：2 9/16 in (60.32 mm)
• 注文孔形状：丸
• スタイル：S30
• 材料：鋼
• セグメント数：4
