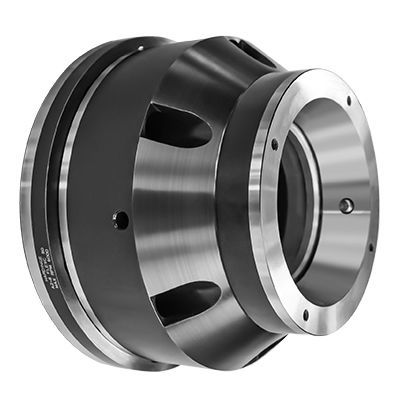

デッドレングスコレットコレットチャック FlexC® 80

加工用精密クイックチェンジ

説明
Hardinge の FlexC® Style A コレットシステムはスピンドル取付けのアセンブリで構成されています。加硫（バルカナイズ）されたコレットヘッドおよびレンチは別売です。Style A の Dead-Length® システムはバー供給用のスルーホールとして、またはチャッキング用のワークストップと併用して使用できます。クランプヘッドは加硫工程で結合された焼入鋼セグメントで構成され、ワークの平行保持、最小限の変形、高精度およびクイックチェンジ性を実現します。デッドレングスとして使用する場合はワークストップをアダプタに挿入し、長さ管理が不要なときは取り外せます。

操作
Hardinge FlexC® Style A はプルバック方式です。コレットはワークを固定されたワークストップに引き当てて長さ制御を行い、非常に安定した把持を提供します。把持ユニット全体の剛性が工具寿命に良い影響を与えます。所望の長さに合わせた専用ワークストップを加工することで短い把持も可能です。ワークストップはバー加工時に取り外せます。把持範囲は +/- 0.020 in、精度は最大 0.0004 in。

特長 / 技術仕様

• スピンドルタイプ: A2-6
• ノーズ長さ (in): 1.000 in
• チャック全長 (in): 5.174 in
• チャック全径 (in): 5.174 in
• ノーズ径 (in): 5.75 in
• タイプ: FlexC®
• スピンドル容量: 80 mm
• 作動方式: スタイルA、取り外し可能なワークストップ付きプルバック
• Dead-Length® ワークストップ: はい
• TIR (inch): 0.0002 in
• 把持範囲 (+/- inch): 0.02 in
• チャック全長 (mm): 131.4 mm
• ノーズ長さ (mm): 25.4 mm
• ノーズ径 (mm): 146.1 mm
• チャック全径 (mm): 131.4 mm
• 重量: 39.6 lbs
