AC 電圧検出器 HSR-500

高電圧LED防水

概要
特高圧を含む高圧・特高圧向けの検電器群。絶縁用ホットスティックで使用することを想定した製品群で、FRP製の絶縁棒により軽量で扱いやすい設計です。幅広い電圧レンジをカバーし、電池レスや音光によるポジティブ表示などの仕様があります。

ラインナップ（本ページに表示の例）

• HST-30 / HST-30L — 高圧・特高用検電器：AC 3 kV〜34.5 kV。HST-30Lはフィーダ作業向けの長尺仕様。
• HST-70 / HST-70L — 高圧・特高用検電器：AC 20 kV〜80.5 kV。HST-70Lは長尺版。
• HST-170 — 高圧・特高用検電器：AC 60 kV〜195.5 kV。
• HST-250 — 高圧・特高用検電器：AC 150 kV〜287.5 kV。
• HST-W80L — 高圧・特高用検電器：AC 20 kV〜80.5 kV、長尺仕様。

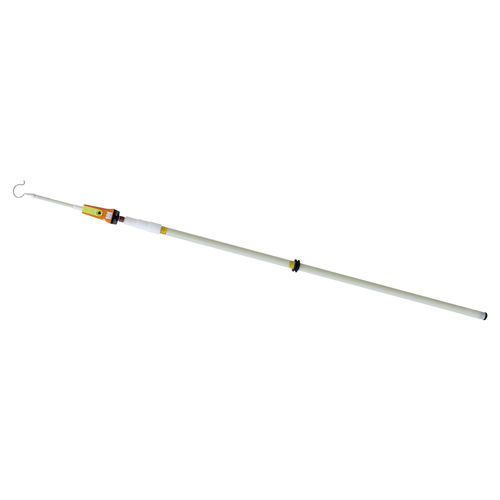

• HSR-500 — 特高用検電器：AC 250 kV〜550 kV。送電線向けに設計され、白昼や騒音下でも確認可能な高輝度赤色点滅LEDと断続的な電子ブザーによるポジティブ表示を備え、センサーは防水・防汚構造です。
• HST-20N — 高圧・特高検電器（AC/DC兼用）：AC 3 kV〜25 kV / DC 3 kV〜25 kV。従来のHS-20Nに比べて軽量化した新型。
• HSR-90N — 高圧・特高用検電器（AC/DCワイドレンジ）：6 kV〜90 kV。点滅LEDとブザーによるポジティブ表示および防水センサーを備えます。
• WMシリーズ（風車型） — 風車（プロペラ）型検電器：AC 6.6 kV〜500 kV。電池不要の電池レス動作で、検出されたエネルギーで風車が回転し検電確認を行います。

注意
機種ごとに仕様図やモデル別の詳細チャートを掲載しています（製品仕様画像参照）。シールド付きや導電シース付きケーブルは検電できません。

特性 / 仕様

• 絶縁棒材料：FRP（軽量で操作性に優れる）。
• 先端金具：衝撃吸収用のバネ構造。
• 操作棒：適用機種では長尺化が可能（短縮は安全上不可）。
• 検出レンジは機種により異なる（上記の例はシリーズ・機種により概ね3 kV〜550 kVをカバー）。
• HSRシリーズのポジティブ表示：高輝度赤色点滅LEDと断続的な電子ブザーにより、白昼や騒音下でも明確に確認可能。
• 一部機種はセンサーを防水構造で封止し、汚れや水、異物による故障を防止。
• フィーダ作業向けなどの長尺仕様（L付番）が用意されている機種があります。
• WM風車型シリーズ：電池レスで、検出エネルギーにより風車が回転して検電を確認する方式。
