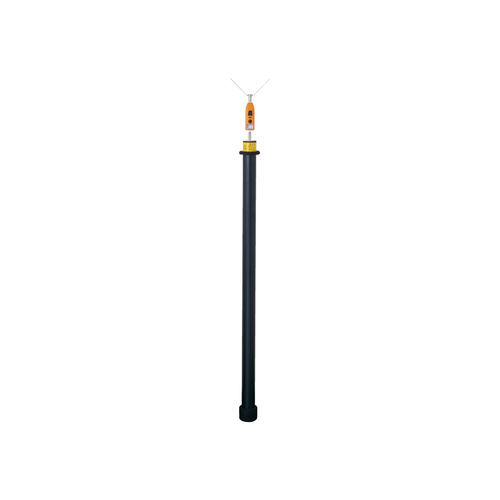

AC 電圧検出器 HST-70L高電圧中圧防水
お気に入りに追加する
商品比較に追加する
特徴
- 測定対象
- 高電圧, AC 電圧, 中圧
- その他の特徴
- 手持ち型, 防水
詳細
製品概要
主な特徴（共通）
対応モデルと主な仕様
表示・保護に関する注意
ドキュメントおよびバリエーション
関連製品 — 鉄道変電所用アースフック
技術仕様
- ホットスティック（絶縁操作棒）で使用する中圧〜超高圧向け電圧検知器シリーズ。
- モデルによって約3 kVから最大550 kVまでの検知帯域をカバーし、AC専用およびAC/DC両用の機種を用意。
主な特徴（共通）
- FRP製絶縁棒により軽量でホットスティック作業時の操作性を向上。
- 先端金具に衝撃吸収用スプリングを装備し、プローブ先端への衝撃を軽減。
- 操作棒は延長（長尺化）のみ可能。安全上、短縮は不可。
- 一部高圧機種は、高輝度赤色LEDの点滅および断続ブザーによる確実表示に対応し、昼間や騒音下での視認性／聴認性を確保。
- センサーを防水密閉した機種は、汚れや水の侵入を防ぎ現場での信頼性を向上。
対応モデルと主な仕様
- HST-30 — AC検知域：約3 kV〜34.5 kV。
- HST-70 — AC検知域：約20 kV〜80.5 kV。
- HST-170 — AC検知域：約60 kV〜195.5 kV。
- HST-250 — AC検知域：約150 kV〜287.5 kV。
- HST-30L / HST-70L / HST-W80L — フィーダ用長尺タイプ（対応検知帯は対応標準機種と同等）。
- HST-20N — AC/DC両用：約3 kV〜25 kV。従来機比で軽量化。
- HSR-90N — 広帯域AC/DC：約6 kV〜90 kV。確実表示と防水センサー筐体を備える。
- HSR-500 — 超高圧AC検知：約250 kV〜550 kV。確実表示と防水センサー筐体で送電線用に設計。
- WMシリーズ — 羽根車（pinwheel）式：AC約6.6 kV〜500 kV。検知電圧を利用した無電池駆動で、羽根車の回転により電圧の有無を表示。
表示・保護に関する注意
- 一部高圧機は点滅LEDおよび断続ブザーの併用表示により、昼間や騒音環境下でも認知しやすく設計。
- 防水密閉センサーを備えた機種は、汚れや水による故障リスクを低減し現場での信頼性を向上。
ドキュメントおよびバリエーション
- HST/HST-L/HST-20N/HSR/WM 各シリーズのモデル別仕様書およびカタログを用意。電気特性、寸法、付属品を確認ください。
関連製品 — 鉄道変電所用アースフック
- 型式：H型-R — 鉄道変電所用の接地・短絡用アースフック（DC対応）。クリップ式取付で現場での取付が迅速。コンパクト設計で狭所での使用に適する。
- 対応電圧の目安：DC 1500V（詳細は各モデル表示を参照）。
- 付属：収納袋あり（オプション/製品画像参照）。
技術仕様
- 絶縁棒材料：FRP（ガラス繊維強化樹脂）による軽量設計。
- 先端：衝撃吸収用スプリング付き金属金具。
- 操作棒：長尺化のみ許容（短縮は安全上禁止）。
- 検知方式：主にAC検知。一部モデルはAC/DC両用（例：HST-20N、HSR-90N）。
- 検知電圧範囲：機種により概ね3 kV〜550 kV。
- 表示：一部機種は視覚（LED点滅）および聴覚（断続ブザー）で表示。
- 防水性：特定機種はセンサーを防水密閉し汚れや水の侵入を防止。
- WMシリーズ：検知電圧を利用した無電池の羽根車式検知器。
