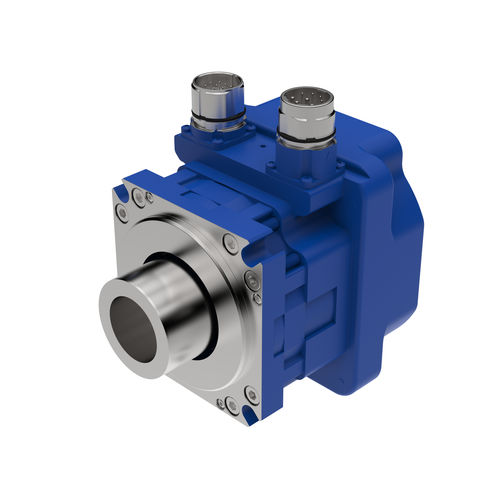

ACサーボモーター HSM 09J series400V380V220V
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- AC
- 電圧
- 400V, 380V, 220V, 240 V, 48V
- 構造
- 中空軸, コンパクト
- IPコード
- IP65, IP67, メンテナンス不要
- 極数
- 20極
- 応用
- ロボット工学用, 産業用, 梱包機用, 織物工業用, 工作機械用, 自動車産業用, 医療用, 回転テーブル用
- その他の特徴
- ハイトルク, 低慣性
- 出力
最大: 2,265 W
(3.08 hp)817 W
(1.11 hp)最少: 0 W
(0 hp)- トルク
最大: 7.35 Nm
(5.421082 ft.lb)2.6 Nm, 4.6 Nm
(1.917662 ft.lb, 3.392786 ft.lb)- 回転速度
3,000 rpm
(18,849.5559 rad.min-1)
詳細
当社最小の中空シャフトモーターHSM 09Jは、45mmの中空シャフトで、スルーセンターの穴は30mmです。
中空シャフトにより、例えば車軸、ケーブル、液体、レーザービームをモータに通すことができます。
HSM 09Jの定格回転数は3000rpm、定格トルクは2,6Nm、長さは96,9mmとコンパクトです。
重量はわずか3.3 kgです。
HSMモーターは、EnDatまたはHiperfaceプロトコルのsin-cosinフィードバックシステムと、多くのドライブ互換ドライブピンアウトを標準装備しています。
標準としてIP 65。IP 67 のご注文も承ります。
詳細は HSM 09J のデータシートをご参照ください。
長さ [mm]: 96.9
フランジサイズ [mm]: 92
質量 [kg]： 3.3
慣性 [kgcm^2]： 5.1
シャフト径[mm］45 j6
スルーホール: 30 (ご要望により40まで)
---
