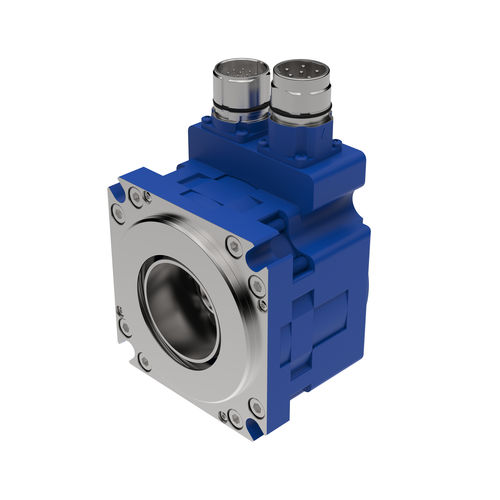

カップリング一体型の技術により、サーボモーターをよりコンパクトに設置することができます。カップリングはローターシャフトの内側に配置され、取り付けが非常に短くなります。
- 当社で最も売れているICMモーターICM 09Jは、定格回転数3000 rpm、定格トルク2,3 Nmで、長さは59,6 mmとコンパクトです。
- 重量はわずか2.1 kgです。
- レゾルバ、ハイパーフェイス、EnDatプロトコルと多くのドライブ互換ドライブピンアウト。
- モーターはブレーキ付きでもブレーキなしでも供給可能です。
- IP 65が標準ですが、IP 67の注文も可能です。
- カップリング一体型の技術により、サーボモータをよりコンパクトに設置することができます。
- 詳細はICM 09Jのデータシートをご参照ください。
ICM 09J 製品データ:
- 定格回転数 [rpm]3000
- 低速トルク [Nm]:2.8
- 定格トルク[Nm]:2.5
- ピークトルク[Nm]:7.3
- 定格電流 [A]:2.3
- 長さ* [mm]: 59.6
- フランジサイズ[mm]:92
- 質量** [kg]: 2.1
- イナーシャ [kgcm^2]: 2.6
* トランスデューサー、ブレーキなし
** レゾルバフィードバックシステム付
カップリング
現在2種類のカップリングがあり、いずれも金属ベローズを使用している。ベローズの長さは2種類あり、それぞれ0.2mmと0.3mmの振れに対応している。どちらの長さも、剛性は約9 kNm/radです。
CBEモデルはエキスパンディングシャフトを使用しています。
拡径シャフトの標準直径は16f7です。
CBCモデルは、1本のスクリューで機械シャフトをクランプします。ICM09はø5~ø20mm、ICM14はø25mmまでのシャフトに対応します。
---
