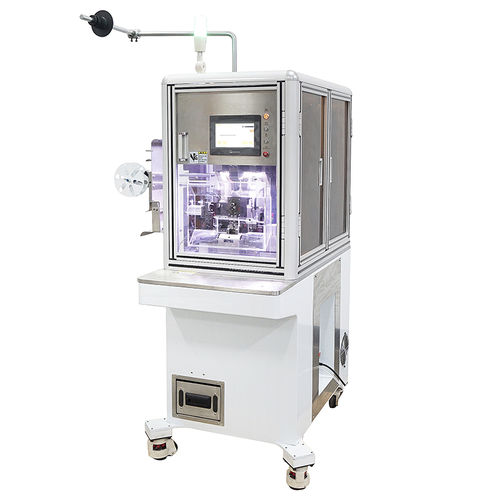

ケーブル剥離・圧着機 JWD-FS3000C

自動

JWD-FS3000C は、電線ストリップシステム、ゴムシール挿入システム、2 端子圧着システムで構成されています。本装置は電線の被覆を剥き、ゴムシールに挿入し、端子を自動的に圧着することができます。作業者はケーブル/ワイヤーの端を作業エリアに入れ、フットスイッチを押すだけで、JWD-FS3000Cは自動的にストリップとシール圧着を行います。 - サーボ回転、ガイドネジ位置決めを採用し、ゴムシールの装着、ストリップ、圧着の3工程を同時に行います。 - ストリップ長さは調整可能です。 - ゴムシールの深さは、ストリッピングポートとゴムシールの間の接着剤の位置データに応じて調整されます。 - 端部の圧着深さはトップラインの位置により調整可能です。 - 本機は高効率サーボモーターで駆動され、高速スタンピングと安定した加圧が特徴です。 - ストリップスライダーはスクリューロッドで駆動され、正確なストリップ長を確保します。 - 絶縁ストリップ機構はモーターとスクリューロッドによって駆動され、正確なストリップ長を確保します。 - ゴムシールの供給構造はシンプルで、交換が簡単です。 - 生産能力：約1,200個/時 - 適用線径：0.2mm²～2.5mm²。 - ゴムシール寸法：φ≦10mm×10mm - ストリップ長：0〜10mm - 圧着ストローク：30mm - 圧着方式：サーボモーター駆動 - 精度：±0.02mm - エアー圧：0.5～0.7Mpa - 外形寸法L1100mm×W920mm×H1600mm
