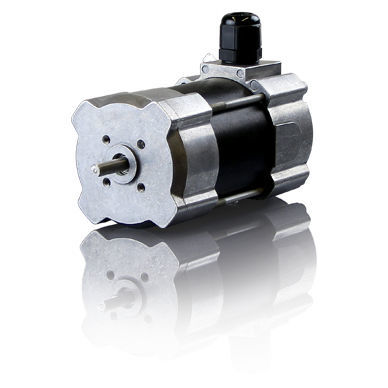

三相サーボ モーター EC06 series

DCECブラシレス24V

ECモーターは、ブラシレスDCモーターとも呼ばれる。構造は永久磁石ローターを持つ ECモーターはブラシレスDCモーターとも呼ばれ、その構造は永久磁石ローターを持つ三相同期モーターの構造と同等です。DCモータのカーボンブラシのような寿命部品はありません（ボールベアリングを除く）。しかし、ECモータの制御動作や特性曲線はDCモータに類似しています。ECモータは、シンプルで堅牢な設計で、制御電子機器の要件が低いため、ブロック整流を備えた簡素な周波数変換器と組み合わせて使用することが可能です。内部にはポリマーボンドのネオジム磁石リングが採用されています。磁石リングがコンパクトであるため、特に高トルクに適しています。 ECモータは一般的な非同期モータと比較して、高い電力密度が特徴です。また、ホール素子によるロータ位置検出（RLE）と組み合わせることで、可変速ドライブとしても使用できます。 ハイドライブ社のECシリーズは、長さの異なる3つのサイズで構成され、35 Wから220 Wまでの出力範囲をカバーしています。これは、0.1 Nmから0.7 Nmの公称トルクに相当します。ここで指定されたモータは、3つの過負荷容量を持っています。
