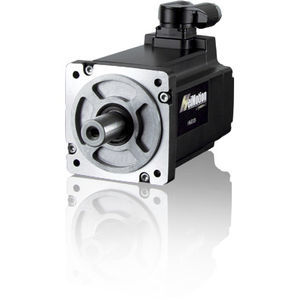

680Vサーボモーター HMD05 series
6 V12V80 V

680Vサーボモーター - HMD05 series - Heidrive GmbH - 6 V / 12V / 80 V

お気に入りに追加する

商品比較に追加する

Heidrive GmbHのサイトについての詳しい情報

特徴

電圧

24V, 240 V, 400V, 6 V, 380V, 320 V, 680V, 690 V, 12V, 700V, 795 V, 10000V, 500 V, 54 V, 110 V, 250 V, 80 V, 3000 V, 3300 V, 300V～800V, 14.5 V, 3150 V, 265 V, 48V, 450V, 6000 V

構造

ブレーキ付き, コンパクト

応用

産業用, 工作機械用, 製薬産業用, スピンドル, エレクトロニクス産業用, 鉄道用, アグリビジネス産業用

その他の特徴

ハイトルク, 低慣性, 高効率, 精密, 動作調整用, 省エネ

出力

最少: 0.2 kW
(0.27 hp)

最大: 0.6 kW
(0.82 hp)

トルク

最少: 0.5 Nm
(0.368781 ft.lb)

最大: 1 Nm
(0.737562 ft.lb)

回転速度

最少: 3,000 rpm
(18,849.5559 rad.min-1)

最大: 6,000 rpm
(37,699.1118 rad.min-1)

直径

50 mm
(1.97 in)

詳細

製品概要 サーボモーター HMD05 は、2つの異なる基本バージョンで利用可能なコンパクトで高性能な同期サーボモーターです。コンパクトなサイズと高い加速度値を必要とする高性能アプリケーション向けに設計されています。

主な特徴

非常に高い加速度値
コンパクトなデザイン
非常に低いコギングトルク
低い慣性モーメント
非常に高い電力密度
その他多数

市場と産業

印刷および紙技術
計量技術
物流産業
商用車および農業機械
半導体産業
その他多数

用途と使用

印刷機
ピックアンドプレースアプリケーション
無人輸送システム
精密アプリケーション
モバイルハンドリングシステム
その他多数

技術仕様
フランジサイズ: 50 x 50 mm
ストールトルク: 0.6 - 1.0 Nm
定格速度: 3,000 / 6,000 rpm
定格トルク: 0.5 - 1.0 Nm
定格電力: 160 - 560 W
DCバス電圧: 48 / 320 / 560 V
フィードバックオプション: バージョンにより異なる; リゾルバ、HES1 (1.0 Vpp)、HEM1 (1.0 Vpp バッテリーなし)、HEM1 (1.0 Vpp バッテリー付き)、AM34、HES3、SEK/SEL37、SKS/SKM36、EES/EEM37、EKS/EKM36
オプション: ブレーキ / フェザーキー / ラジアルシャフトシール
接続オプション: バージョンにより異なる; Y-Tec、I-Tec
