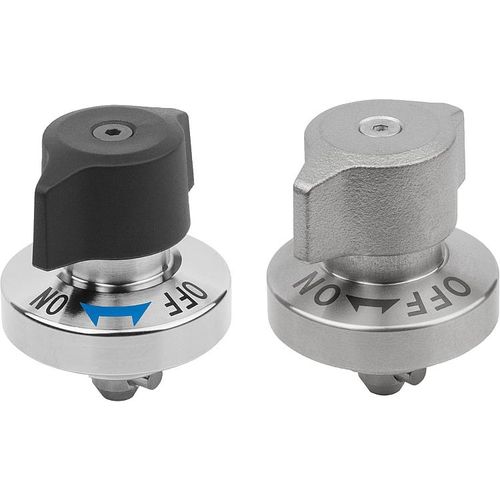

1/4回転クランプロックは、冶具やハッチを素早く簡単に交換・ロックするために使用します。
ツールレスクランプは、セットアップ時間を短縮します。
材質
スチールまたはステンレスのハウジング。
ピン ステンレススティール
ノブ ステンレススチールまたは熱可塑性PA(ポリアミド)。
バージョン
ハウジングはニッケルメッキまたは光沢仕上げ。
ピンは明るい色。
ノブはPAファイバーグラス製で、黒色。
ノブ ステンレススチール、光沢仕上げ。
注:
ステンレス製固定ネジM2またはM3が付属しています。
プレート厚さ6 mmの場合、Form A取り付けオプション。
プレート厚さ6~14 mmの場合、Form B取り付けオプション。
動作の種類
回転ノブが "OFF "の位置にあることと、ピンが引っ込んでいることを確認します。
1/4回転式クランプロックを、あらかじめ取り付けられているクランププレートに押し付けるか置きます。
ロータリーノブを押し下げ、"ON "の位置まで回します。
完全にクランプされると、カチッという音が聞こえます。
付属品
クランピングプレート K1062
図面参照
1) プレート
---
