材質は
グリップとプッシュボタン 1.4305ステンレススチール。
ピン 1.4305ステンレス鋼。
ボール1.4125ステンレス鋼。

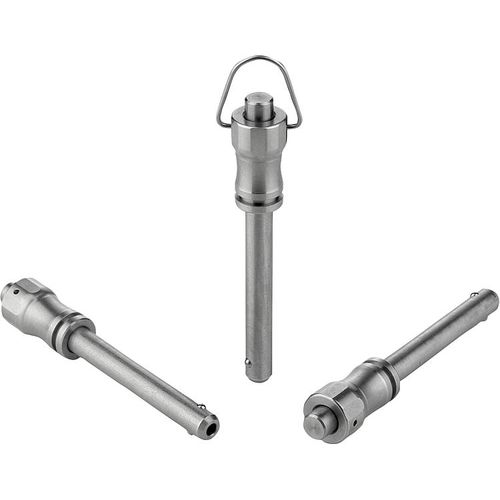

スプリングとハンガー 1.4310 ステンレス wire.Version:Bright.Note: ボール ロック ピンは、コンポーネントの簡単な締結や結合に使用されます。
2つのボールは、プッシュボタンを押すことによって解除され、ピンはワークの穴に滑り込ませることができます。プッシュボタンを離すと、ボールは接続をしっかりとロックします。
せん断力 二重せん断 (F) = S - τ aB max.
せん断力の数値は、理論上の破壊荷重です。
これらの値は、安全率を考慮しない非拘束的な参考値であり、いかなる責任も負いません。記載されている数値は情報提供を目的としたものであり、法的拘束力のある特性保証をするものではありません。
荷重値はDIN 50141に準拠して計算されています。ボールロックピンが各アプリケーションに適しているかどうかは、各ユーザーが個別に判断する必要があります。
ボールロックピンが使用される材料の違い、気象条件、摩耗などにより、決定値に影響が出る場合があります。
---
