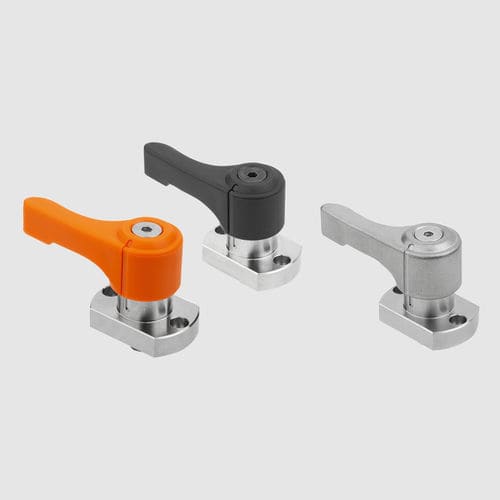

手動式締め具 K2550 series

機械式手動制御軸

スラストクランプは、フラットバーやシャフトなどの機械部品を固定または解放するための、便利で簡単かつ迅速な方法を提供します。繰り返し取り扱いが求められる機械・生産技術分野での用途に最適です。スラストクランプは取り付けが簡単で、精密な調整と確実な保持が可能です。 材質 ハウジング、ピン、ダイヤモンドグリッパー：ステンレス鋼。 レバー：ステンレス鋼または熱可塑性樹脂PA（ポリアミド）。 仕様 ハウジングおよびピン：無研磨仕上げ。 ダイヤモンドグリッパー：電気亜鉛メッキ仕上げ。 レバー：ガラス繊維強化PA、オレンジまたは黒。 リーア：ステンレス鋼、無研磨仕上げ。 注記 M2またはM3のステンレス製固定ネジが付属しています。 すべての接触面を徹底的に脱脂してください。 挟み込まれたロッドやシャフトを動かさないでください。 推奨クランプ範囲（5.9～6.3 mm）を遵守してください。 過度の衝撃や振動により、クランプされた対象物が動く可能性があります。 操作方法 スラストクランプが非クランプ位置にあることを確認してください。フラットバーまたはシャフトを非クランプ位置に差し込みます。レバーを90°回転させます。完全にクランプされると、目印の線が一致し、カチッという音が聞こえます。 図面参照 1) フラットバー用取り付けオプション 1 2) シャフト用取り付けオプション 2 3) 平らなシャフト用取り付けオプション 3 4) クランプ位置 5) 非締め付け位置 6) ダイヤモンド表面仕上げ仕様の皿穴径 7) 固定用ネジ（六角穴）M2/M3に対応 8) H4 = 推奨締め付け範囲（締め付けストローク 5.8～6.5） 9) スラストクランプ取付時の最小寸法 10) 平鋼 11) H6 = 平鋼の厚さ（0～0.2）、顧客指定 12) シャフト 13) シャフトカラーの直径：シャフト径 +0.1 +0.2
