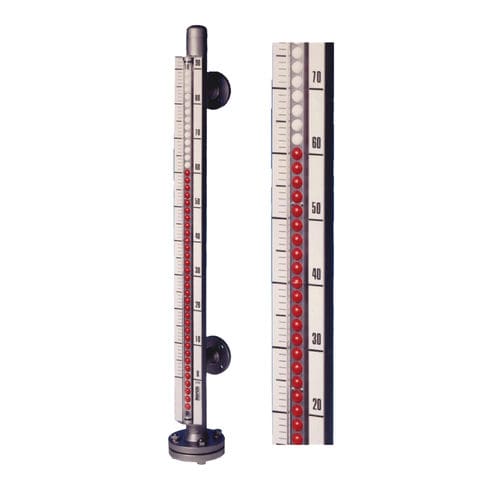

液体レベルゲージ NBK series

水用バイパス磁気

特長

• 現地で外部電源なしに使用可能な非感応性磁気ローラーまたはボール式インジケータ
• リミットスイッチ
• アナログ出力
• HART、Profibus-PA、Foundation Fieldbus

製品説明
Koboldのバイパス式液位指示器は、液体の液位を連続的に測定、表示、監視するために使用されます。バイパス管は容器の側面に取り付けられ、連通容器の原理によりバイパス管内の液位は容器内の液位に等しくなります。バイパス管内を移動する円形磁石を内蔵したフロートが液位に追従し、その位置を非接触で管外の表示器または監視機器に伝達します。各種の表示・監視装置が用意されています。

用途
バイパス式液位指示器は、タンクや容器内の液体の連続測定、表示、監視に適しており、プロセス産業、化学、上水・廃水、空調、エネルギーなどの分野で使用されます。

仕様 / 技術データ

• 測定長: 最大5.5 m（より長い場合は2分割）
• 目盛: %, cm, dm（その他は別注）
• 測定範囲開始: 下端接続の中心
• 測定範囲終了: 上端接続の中心
• 精度: ±10 mm
• 再現性: ±5 mm
• ヒステリシス: 媒体の粘度に依存
• 使用温度: 金属設計 -20°C … +80°C
• プラスチック設計: 0°C … +50°C
• 保管温度: 使用温度に準ずる
• 気候カテゴリ: IEC 654 第1部に基づくクラスD：直接気候の影響を受ける屋外設置
• 保護等級: IP54、IP65（オプション）
• EMC: NAMUR推奨 NE 21に準拠
• プロセス接続: EN 1092、ANSI B16.5、DIN2512に準拠したフランジ
• 公称サイズ: DN25/1/2"（その他は別注）
• 公称圧力: PN40、ASME Cl150 / 300（その他は別注）
