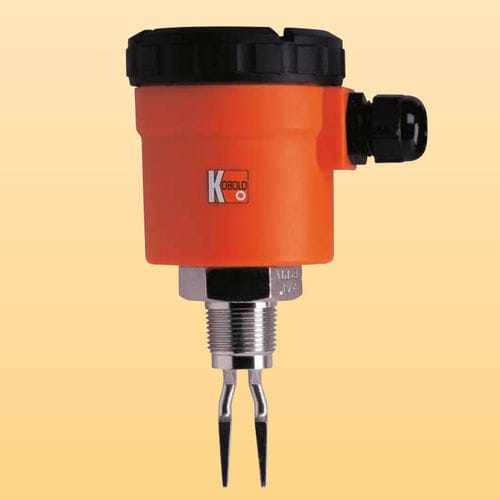

振動式レベルスイッチ NWS series

水オイル液体用

主な特長

• 測定長 最大4000 mm
• パーセンテージ表示および4-20 mAアナログ出力（該当機種）
• 2線式および3線式の切替出力、用途別に4つの機種
• ATEX/IECEx 対応オプションあり

製品説明
KOBOLD の液面検出器 NWS は、チューニングフォーク（共振周波数）原理で動作します。圧電素子によりフォークの振動を励振および監視し、フォークが液中に浸入すると共振周波数が変化します。この変化を電子的に検出してスイッチ信号に変換します。機器は負荷直列接続の2線式、またはPLC 接続用の3線式で使用できます。

用途

• 油および発泡油
• 水
• 塗料、コーティング、透明インク
• ソース類、牛乳などの食品
• 炭酸含有液体

衛生・CIP
NWS は衛生的・滅菌環境に適しており、短時間のCIPサイクルで最大150 °Cまで対応可能です。食品・飲料・医薬分野での利用に適しています。

技術仕様

• 型式: NWS
• 計測原理: チューニングフォーク（共振周波数）- 圧電励振と周波数監視
• 材質:
  • フォーク: ステンレス鋼 1.4404
  • プロセス接続: ステンレス鋼 1.4404
  • 電子ハウジング: NWS-…200: ガラス繊維強化PAGカバー（窓付）、330°回転可能；その他タイプ: ステンレス鋼 1.4301
• プロセス接続:
  • 配管ねじ DIN EN 10226-1
  • NPTねじ
  • Tri-Clamp®
  • 配管接続 DIN 11851（衛生用）
  • 無菌接続 DIN 11864
  • DRD フランジ
  • フランジ B 25 PN 40 DIN 2527
  • フランジ B 50 PN 40 DIN 2527
  • フランジ ANSI B 16.5 – 1", 300 lbs
  • フランジ ANSI B 16.5 – 2", 300 lbs
• 保護等級:
  • プラスチックハウジング: IP 65 (NWS-…200)
  • ステンレスハウジング: プラグ接続 IP 67；ケーブル接続 IP 68
• 最大使用圧力: 45 bar（フランジにより異なる）
• 媒体温度:
  • -20 … 130 °C (NWS-…200…)
  • -20 … 90 °C (その他の NWS)
  • 短時間 150 °C（CIP 用、全モデル対象）
• 最小媒体密度: 800 g/l
• 周囲温度: -20 … +70 °C
• 切換点の最小浸漬深さ: 12 mm（フォークのマーキング）
• 電源:
  • NWS-…200: 240 V DC/AC (50/60 Hz), 2線式；24 V DC, 3線式
  • NWS-…23/24: 24 V DC, 3線式
  • NWS-…2E… (ATEX): IEC 60947-5-6 に準拠したアイソレーションスイッチングアンプ（本質安全）が必要
• 遅延: 湿/乾 1 s；乾/湿 1 s
• 粘度: 25 °C で最大 5000 mm²/s（応答時間に影響）
• ヒステリシス: 垂直 4 mm、水平 1 mm
• 再現性: ±1 mm
• ATEX / IECEx:
  • 保護方式: 本質安全 ia
  • 表示: Ex II 1G Exia IIC T6 Ga；IECEx Exia IIC T6 Ga

仕様

• モデル: NWS
• ブランド: KOBOLD
• 測定長: 最大4000 mm
• 出力: スイッチ（2線式または3線式）；パーセンテージ表示と4-20 mA のレベル出力（オプション）
• 計測原理: チューニングフォーク（圧電励振、周波数監視）
• フォーク材質: ステンレス 1.4404
• 電子ハウジング: PAG 強化（NWS-…200）またはステンレス 1.4301
• 保護等級: ハウジングと接続により IP 65 / IP 67 / IP 68
• 使用圧力: 最大 45 bar
• 媒体温度範囲: 最大 130 °C（型式依存）；CIP 短時間 150 °C
• 最小媒体密度: 800 g/l
• 切換遅延: 1 s
• ヒステリシス / 再現性: 垂直 4 mm / 水平 1 mm；再現性 ±1 mm
• ATEX/IECEx オプションあり
