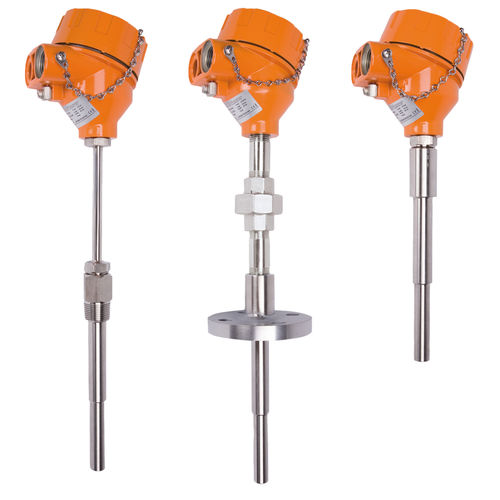

測温抵抗体（RTD）温度センサ TWL series

Pt100抵抗プラチナ抵抗

製品説明
液体、固体、気体の温度測定用抵抗温度計。Pt100 単一または Pt100 二重センサで、クラスAまたはBの仕様で提供されます。ヘッド形状は2種類あり、Ex ia用のヘッド形状B、Ex d仕様のヘッド形状XDがあります。

仕様バリエーション

• Ex iaまたはEx d仕様
• セラミック接続ベース（変換器なし）
• トランスミッタ付き
• トランスミッタおよびLCD表示付き

主な特長

• 測定範囲：-80 … +600 °C（仕様により異なる）
• Pt100センサ、クラスAまたはB（IEC 751）
• 出力：抵抗（2/3/4線）またはアナログ4-20 mA
• オプションのヘッドトランスミッタ：HART®プロトコルまたはPROFIBUS®/Fieldbus、表示機能
• ATEX仕様：Ex iaおよびEx d対応

用途
空調・冷凍、暖房・炉、機械・プラントエンジニアリング、化学工業等におけるほとんどの液体および軽質固体の温度測定・監視。タンク、サイロ、貯蔵容器、配管への設置に適しています。

技術データ
精度
IEC 751 に準拠した Pt100 クラスA または B

プロセス接続

• DIN / ANSI 準拠のフランジ
• 溶接スリーブ
• 外ねじ

被測定流体と接触する部品

• ステンレス鋼 1.4404 (316L)（特注材あり）

測定範囲

• -30 … +550 °C
• -80 … +600 °C

使用圧力

• 最大 250 bar – 保護スリーブに依存

電気データ

• 出力：抵抗値、2線・3線・4線
• 出力：4…20 mA
• 供給電圧：HART 時 8…35 VDC；PROFIBUS / FIELDBUS FOUNDATION 時 9…32 VDC

保護等級
IP54 … IP68

認証・承認
ATEX – Ex ia または Ex d

通信
4-20 mA、HART®、PROFIBUS / FIELDBUS FOUNDATION

特性 / 仕様

• 型式：TWL
• 測定範囲：-80 … +600 °C（仕様により異なる）
• センサ：Pt100、単一または二重、クラスAまたはB（IEC 751）
• 出力：抵抗（2/3/4線）または4…20 mA
• オプションのヘッドトランスミッタ：HART®、PROFIBUS / FIELDBUS FOUNDATION、表示
• ATEX仕様：Ex iaまたはEx d（ヘッド形状BまたはXD）
• 被測定流体接触部：ステンレス鋼 1.4404 (316L)
• プロセス接続：フランジ（DIN/ANSI）、溶接スリーブ、外ねじ
• 最大使用圧力：保護スリーブにより最大250 bar
• 保護等級：IP54 … IP68
