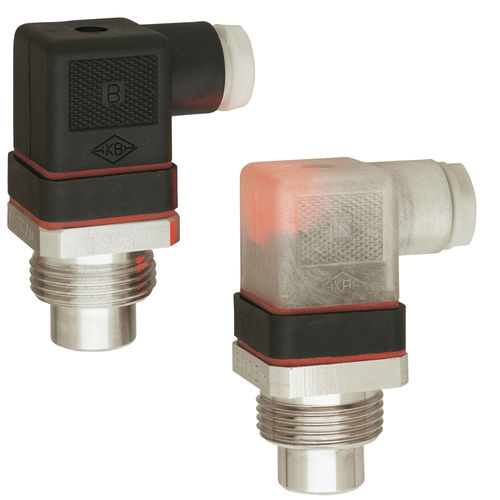

バイメタル発電スイッチ TWR ss=eries

NONCねじ式

概要
KOBOLD の温度スイッチ TWR は、バイメタル素子とスナップアクション接点を用いて配管および容器内の液体温度を監視します。筐体は黄銅（ニッケルめっき）またはステンレス鋼で、ラインや容器に溶接されたソケットに G ¾ のねじ込みで取付けます。動作温度は 30 °C～50 °C の範囲は 5 °C 刻み、50 °C～120 °C の範囲は 10 °C 刻みで固定設定です。接点は N/C（開路）または N/O（閉路）を選択可能。電気接続は標準でプラグ（DIN 43 650）接続、オプションでパイロットランプを組込めます。

特長

• G ¾ ねじ込みによる簡単取付
• 取付姿勢に依存しない
• 材質：黄銅ニッケルめっきまたはステンレス鋼
• 固定動作温度範囲：+30 °C … +120 °C
• 接点種類：N/C または N/O

用途
配管や容器内の液体温度の監視（プロセス制御・安全用途）。

技術データ
動作温度：固定 +30 … +120 °C（30–50 °C：5 °C 刻み、50–120 °C：10 °C 刻み）。取付／接続：G ¾ ねじ込み、溶接ソケットに装着。材質：黄銅（ニッケルめっき）またはステンレス鋼。電気接続：プラグ DIN 43 650。精度：

• 30 … 90 °C：±5 °C
• 100 … 120 °C：±7 °C

ヒステリシス：最大 20 °C。

特性／仕様

• 型式：TWR
• 機能：液体温度監視用バイメタルスイッチ
• 動作温度：+30 °C … +120 °C（5 °C / 10 °C 刻み）
• 接点種類：N/C または N/O
• 材質：黄銅ニッケルめっきまたはステンレス鋼
• 取付／接続：G ¾ ねじ込み、溶接ソケット装着
• 電気接続：プラグ DIN 43 650（パイロットランプはオプション）
• 精度：30–90 °C ±5 °C；100–120 °C ±7 °C
• ヒステリシス：最大 20 °C
• 用途：配管および容器内の液体温度監視
