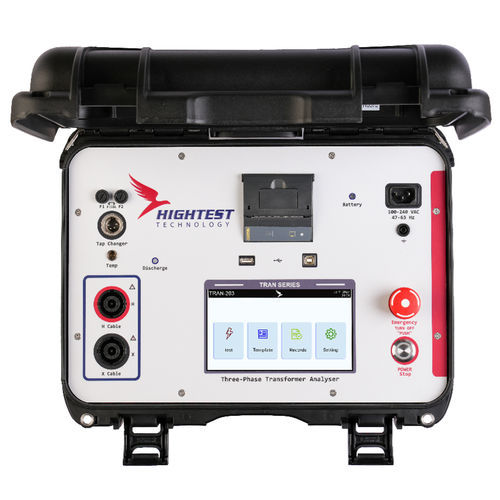

多機能測定装置 TRAN-203

抵抗産業用変圧器

TRAN-203シリーズは、三相および単相トランスの巻数比と巻線抵抗を測定するために設計されています。ユーザーフレンドリーなインターフェースにより、TRAN測定器はトランスの主要パラメータを迅速かつ正確に評価します。 巻数比測定 TRAN-203はANSI/IEEE C57.12.90規格に規定された性能試験の要素を採用しています。市場をリードする精度を持つTRAN-203は、0.08 %の精度で非常に広い巻数比測定能力を持ちます。その他の特徴として、コア励磁電流、位相角、極性、レシオエラー、磁気バランスの測定があります。TRAN-203は三相ケーブル構成ですが、単相変圧器の試験も可能です。 TRAN-203はベクトルグループを自動的に検出できます。変電所の高励磁電流変圧器や高出力電位変圧器などの機器に使用できる広い動作範囲を持っています。1V、4V、10V、40V、100V、250VのAC試験電圧を発生できます。 巻線抵抗測定 最大20Aまでの直流電流を印加することにより、TRAN -203シリーズは三相変圧器の一次巻線と二次巻線の抵抗を自動的に測定することができます。TRAN-203は変圧器の一次巻線と二次巻線の抵抗値を測定するために設計されており、テストケーブルを抜き差しする必要がありません。 0.1μΩから始まり、TRAN-203シリーズは最大100,000Ωの抵抗測定が可能です。OLTCの制御が可能です。TRAN-203シリーズは変圧器を消磁し、試験による残留磁気の蓄積を軽減することができます。
