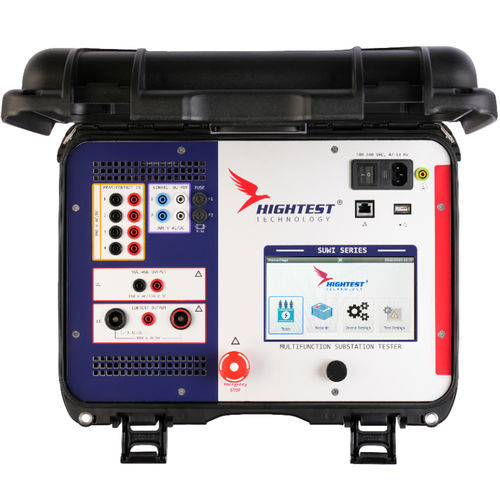

多機能測定器 SUWI-120

抵抗産業用変圧器

SUWI-120シリーズは、変電所内の電力機器や制御機器の性能を評価するために綿密に作られた多目的な試験器です。リレータイミングの正確な評価、トランスの巻数比の決定、サーキットブレーカーの接触抵抗とタイミングの精査、MCBの検査など、重要な機能の中でも特に重要な試験を網羅しています。この総合的な変電所試験装置は、変電所の魔法使いとしての技能への信頼から、SUWIと名付けられました。 リレータイミング測定 SUWI装置は、過電流、過電圧、方向性過電流リレー、周波数制御リレーを自動的に試験することができます。SUWIは、最大110A AC / 120A DCまで調整可能な出力電流と、150V AC / 220V DCまで調整可能な出力電圧を備えています。4つのユニバーサル入力モジュールを備えています。 巻数比測定 ANSI/IEEE C57.12.90規格に規定された性能試験の要素を採用し、0.8～10,000の変圧比範囲で0.08 %の精度で変圧比測定を行います。SUWIは位相角と極性も測定し、1V、4V、10V、40V、100VのAC試験電圧を発生させ、電流、電圧、電力変圧器の巻数比測定を容易にします。 接触抵抗/低抵抗測定 SUWIは、最大120Aまでの調整可能な出力DC電流を持ち、サーキットブレーカ、シャント、ディスコネクタの接触抵抗の測定を容易にします。SUWI-120は0.01μΩの分解能で5Ωまでの抵抗を測定できます。
