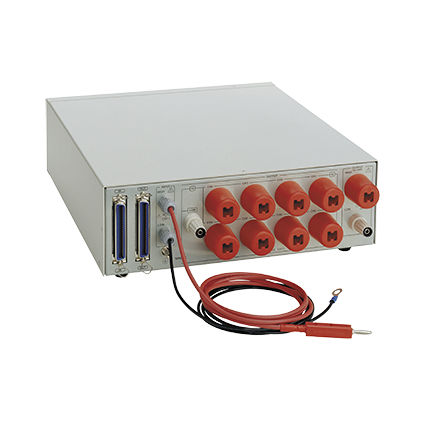

抵抗性測定システム 3930

ダイレクト接触多チャンネル

高電圧スキャナ 3930 自動多点試験に対応した5kV AC/DC高圧スキャナ 概要 日置3930は、日置3153自動絶縁・耐力試験機やシーケンサと接続して制御する受動型補助試験機で、接続変更を最小限に抑えて多点の試験を安全に行えるように設計されています。 主な特徴 - ユーザーが選択したチャンネルからの入力高電圧を出力します。 - 1台あたり8ch（シングルモード）、最大32ch（4台接続時 - 絶縁型高圧I/O、制御信号線、電源 - 3153 のプログラム機能を使用してまたは標準的なシーケンサを使用して制御します。 基本仕様 操作モード - マルチモード。マルチモード：ユーザーが選択したポイントを高4ch/低4chでスキャン シングルモード。高8chのコモンスキャン - コモン 使用定格電圧 - 5 kV AC / 5 kV DC 動作表示 - 電源が供給され、指定されたチャンネルが動作しているときにランプが点灯します。 中継エリア 最大オープンおよびクローズド電圧 - 5000 V DC、5000 V AC 最大開閉電流 - 1.0 A (開閉容量: 50 W) 接点間接接触抵抗-500mΩ以下、AC1mAの場合 接点最大容量 - 50 W 時間 - 動作時間：6ms以下、回復時間：6ms以下 電源 - VSCV 24V DC、±10% (制御信号入力コネクタを使用して印加)、最大 12VA 寸法および質量 - 幅316mm×高さ100mm×奥行き350mm、4.2kg（148.1オンス）。 付属品 ・制御入力コネクタ接続ケーブル×1、H.V.テストリード9615-01（赤）×8、H.V.テストリード（黒）×1、接地ケーブル×1、取扱説明書×1
