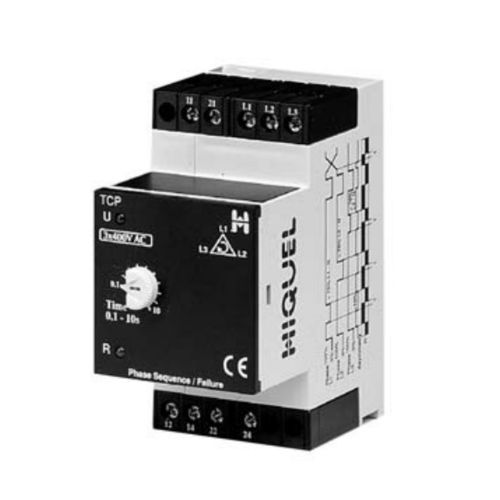

三相監視継電器 TCP series

位相順序1NO/NC2NO/NC

- 再生電圧が存在する状態で位相不良を検出 - 固定非対称アラーム TCP / PCP >10 TCP-L / PCP-L >30 - ニュートラル接続不要 - 調整可能リアクションタイマー 0.1 - 10s - 電源、リレー、リアクションタイマー用LEDインジケーター 3線式3相システムの1つまたは複数の相の故障、10%を超える相非対称シフト、正しい相回転（L1、L2、L3）を監視する制御リレー TCPは、相順序が正しく、故障した相がないことを検出し、その場合、出力リレーは通電します。1相の損失（公称電圧より25％以上低い）または非対称シフト（10％以上）を検出すると、反応時間が開始します。時間が経過すると出力リレーは非通電になります。時間は0.1秒から10秒の間で調整可能で、そうでなければ迷惑なトリップを引き起こす短時間の過渡現象をタイムアウトさせるために使用されます。 L1、L2、L3相が許容範囲内に戻ると、リレーは再び通電します。 制御リレーは、故障した相に再生電圧が存在する場合でも相故障を検出します（要求があれば検出しません）。
